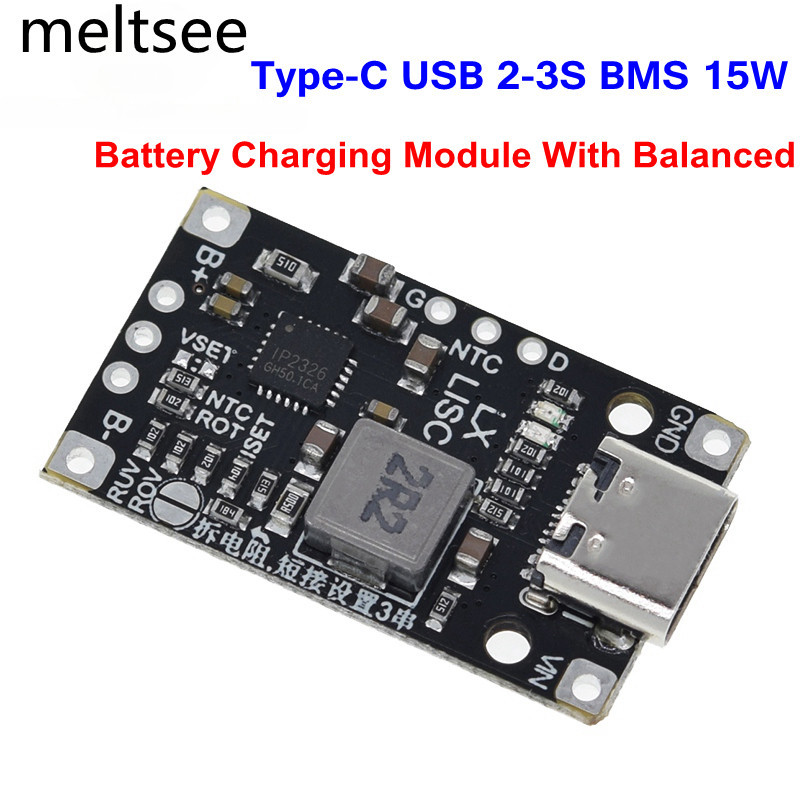

Mall โมดูลชาร์จแบตเตอรี่ลิเธียม Type-C USB 2S 3S BMS 15W 8.4V 12.6V 1.5A พร้อมตัวบ่งชี้ – โปรปัง

การแนะนำผลิตภัณฑ์:
โมดูลนี้ใช้ได้กับแบตเตอรี่ลิเธียม 3.7V แบบช่องสัญญาณสองหรือสามก้อน โดยการตั้งค่าลัดวงจรค่าเริ่มต้นคือสองสตริง เมื่อใช้สองสายโมดูลสามารถใช้ฟังก์ชันอีควอไลเซชันของแบตเตอรี่ของตัวเองซึ่งใช้งานได้จริงมาก พอร์ต type-c และลวดเชื่อมสามารถใช้สำหรับการป้อนข้อมูล เมื่อพอร์ต type-c เชื่อมต่อกับแหล่งจ่ายไฟที่ชาร์จเร็วแรงดันไฟฟ้าที่ชาร์จจะถูกปรับโดยอัตโนมัติเพื่อปรับปรุงประสิทธิภาพ หากแรงดันไฟฟ้าอินพุตน้อยกว่าแรงดันแบตเตอรี่เมื่อป้อนลวดเชื่อมโมดูลจะสามารถทำงานได้ในสถานะเพิ่มเท่านั้น

พารามิเตอร์ผลิตภัณฑ์:
รองรับ QC fast charge
เพิ่มการชาร์จ boost การสลับแบบซิงโครนัส 15W
ประสิทธิภาพการชาร์จแบบ Boost 94%
สามารถตั้งค่าการชาร์จแบตเตอรี่ลิเธียมได้ 2 หรือ 3 สายสามารถตั้งค่าให้ชาร์จแบตเตอรี่ลิเธียมได้
2 สายพร้อมการชาร์จที่สมดุล
กระแสไฟชาร์จแบบปรับได้
อินพุตแรงดันไฟฟ้าเกินและการป้องกันแรงดันไฟฟ้าต่ำ
การป้องกันการหมดเวลาในการชาร์จแบบปรับได้
เอาต์พุตเกินกระแสไฟฟ้า, แรงดันไฟฟ้าเกิน, การป้องกันไฟฟ้าลัดวงจร

ข้อสังเกต: การใช้งานปกติไม่จำเป็นต้องใช้โมดูลการตั้งค่ามากเกินไปเพียงเลือก 2 สายหรือชาร์จ 3 สายตามต้องการ

อินพุต: พอร์ต type-c เสริมหรืออินพุตการเชื่อมสายไฟการเข้าถึง QC fast charge สามารถปรับแรงดันไฟฟ้าในการชาร์จโดยอัตโนมัติปรับปรุงประสิทธิภาพการชาร์จหากอินพุตสายไฟแหล่งจ่ายไฟอินพุตควรน้อยกว่า แรงดันไฟฟ้าของแบตเตอรี่ (การเชื่อมต่อชุดแบตเตอรี่ * แรงดันแบตเตอรี่)

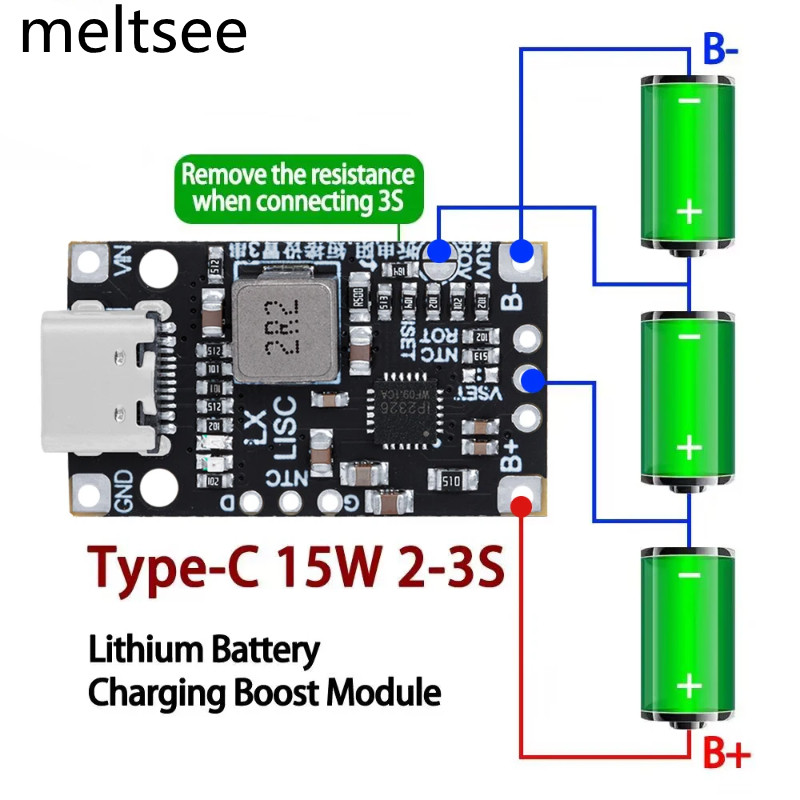

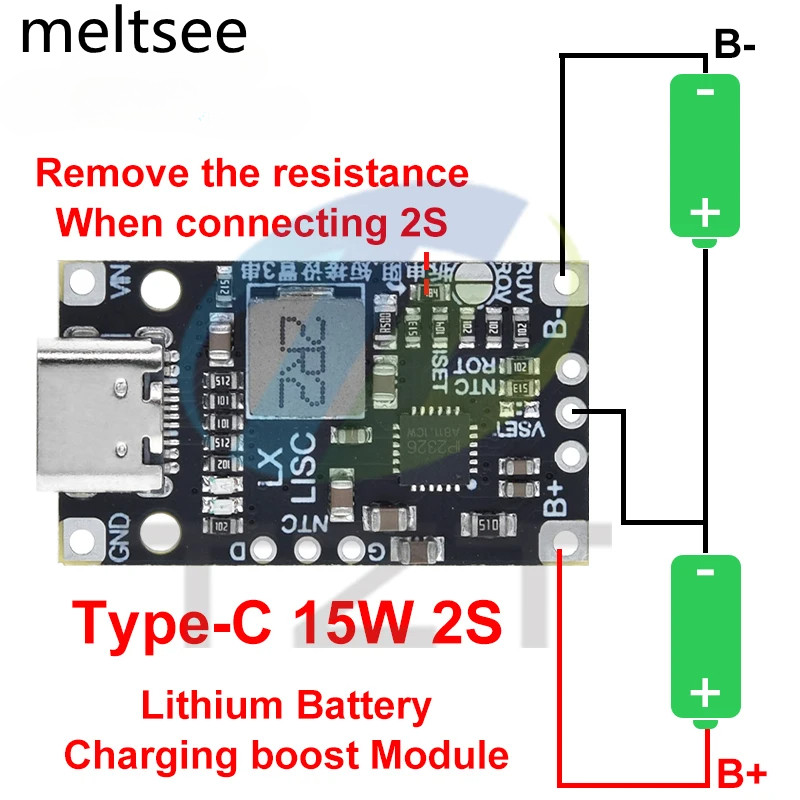

เอาต์พุต: รองรับ 2 สายและ 3 สายแบตเตอรี่ต้องเพิ่มบอร์ดป้องกัน 2 สายเริ่มต้นเมื่อเปลี่ยน 3 สายคุณต้องสั้นหน้าสัมผัสสั้น ๆ จากนั้นถอดความต้านทานข้างๆออก. เมื่อ 2 สายสามารถใช้ฟังก์ชันอีควอไลเซชันได้แบตเตอรี่สองสายจะเชื่อมต่อกับพินบีเอ็มตรงกลาง (ความเร็วในการปรับสมดุลนี้มี จำกัด และแบตเตอรี่สองสายควรพยายามตรวจสอบให้แน่ใจว่า พารามิเตอร์จะสอดคล้องกันเมื่อใช้)

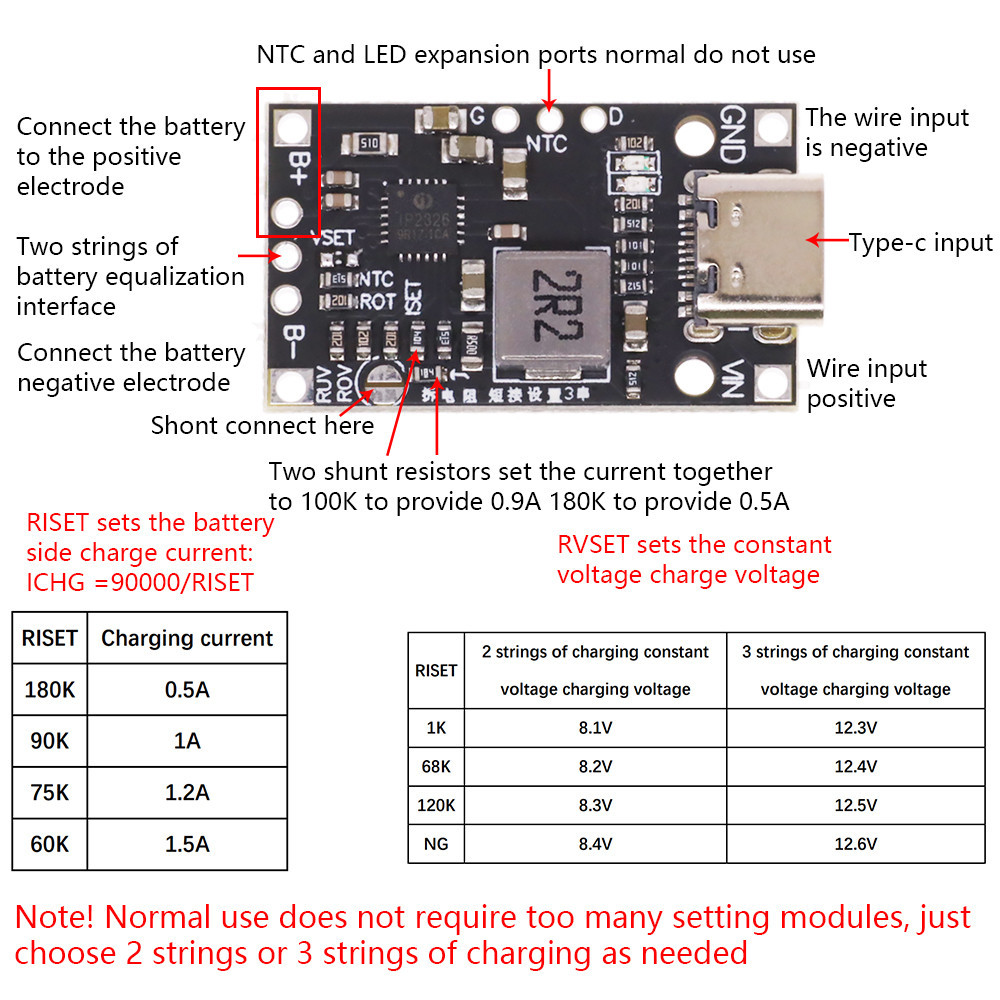

การตั้งค่าปัจจุบัน: ลูกศรสีเขียวในรูปด้านบนหมายถึงกระแสเริ่มต้นของการตั้งค่ากระแสสองขนานคือ 100K (0.9A) และ 180K (0.5A) สามารถถอดหรือเปลี่ยนตัวต้านทานได้ตามความต้องการของคุณ สูตรคำนวณเป็นปัจจุบัน = 90000 / ความต้านทาน
แบตเตอรี่ที่ชาร์จได้ถึงการตั้งค่าแรงดันไฟฟ้าสตริงเดียวเริ่มต้นคือ 4.2V แบตเตอรี่ทั่วไปก็มีค่านี้เช่นกันโดยไม่จำเป็นต้องเปลี่ยน หากคุณต้องการเปลี่ยนคุณสามารถตั้งค่าตัวต้านทานบอร์ด VSET กับตารางการตั้งค่า RVSET
การตั้งค่าเวลาในการชาร์จเริ่มต้นไม่มีเวลากำหนดค่าความต้านทานการโรตเพื่อตั้งค่า 120k-12 ชม. ไม่ติด -24 ชม.
การเข้าถึง NTC: การใช้งานส่วนบุคคลตามปกติหากจำเป็นค่าความต้านทาน NTC ถึง 82K ข้อต่อบัดกรี NTC และ GND ถัดจากเทอร์มิสเตอร์ 100K (B = 410)
ไฟ LED: ไฟสีแดงปกติสว่างขึ้นกระบวนการชาร์จไฟสีน้ำเงินจะสว่างขึ้นไฟสีน้ำเงินจะดับลงหลังจากชาร์จเต็มและไฟสีน้ำเงินจะกะพริบหลังจากตรวจพบความผิดปกติ
