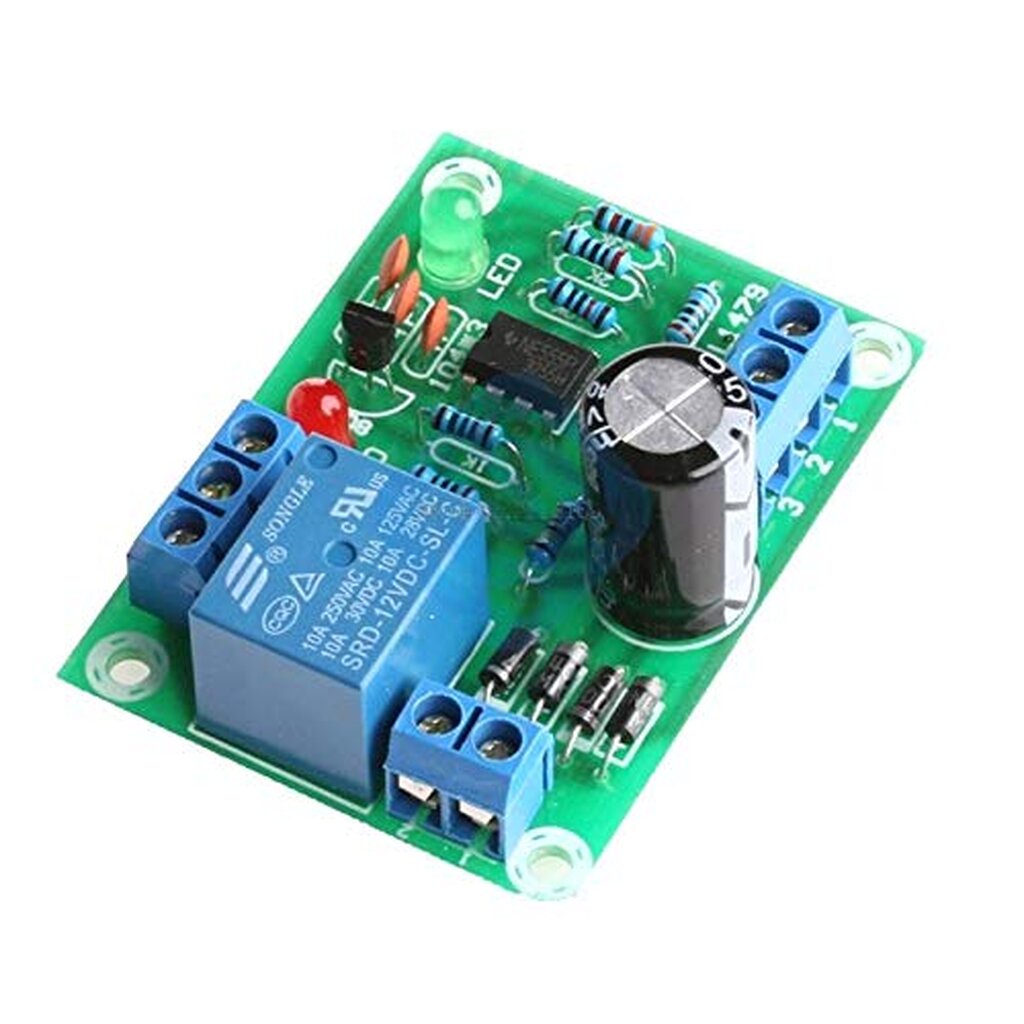

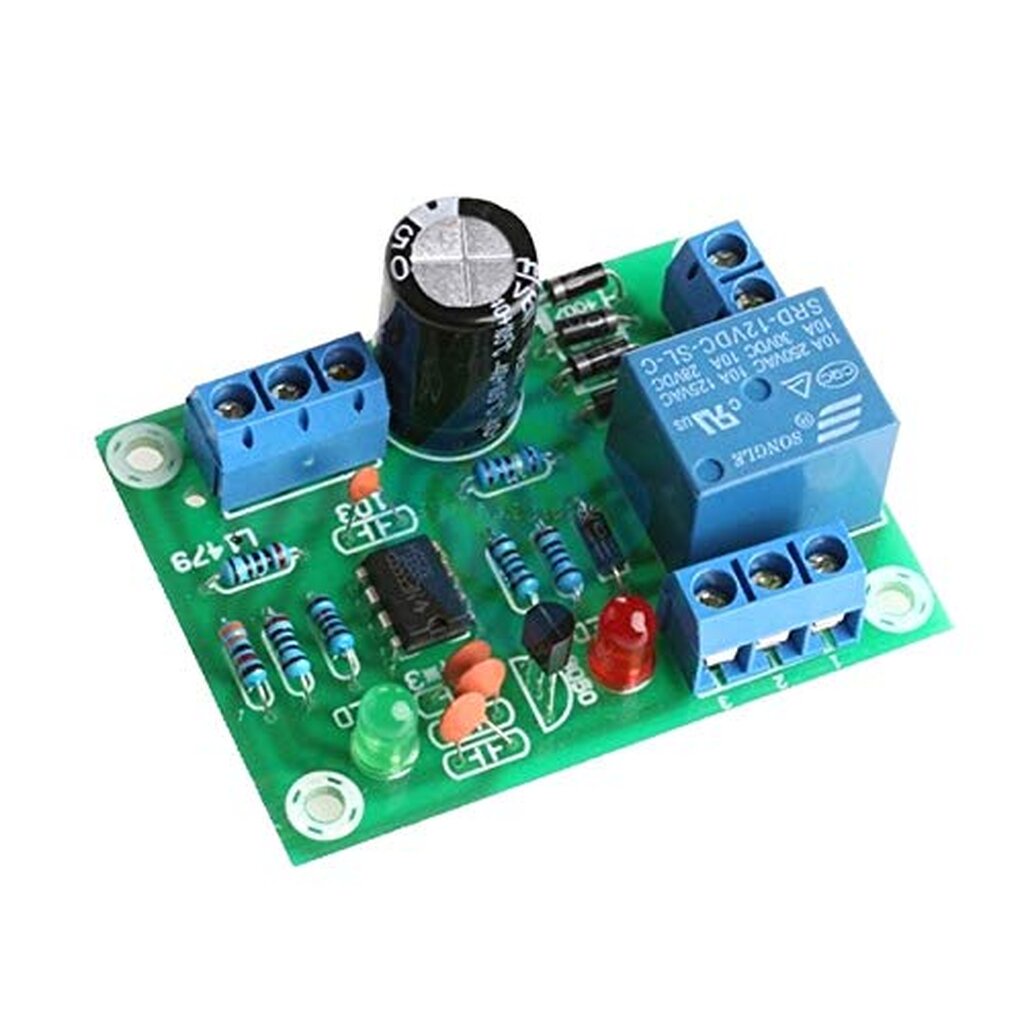

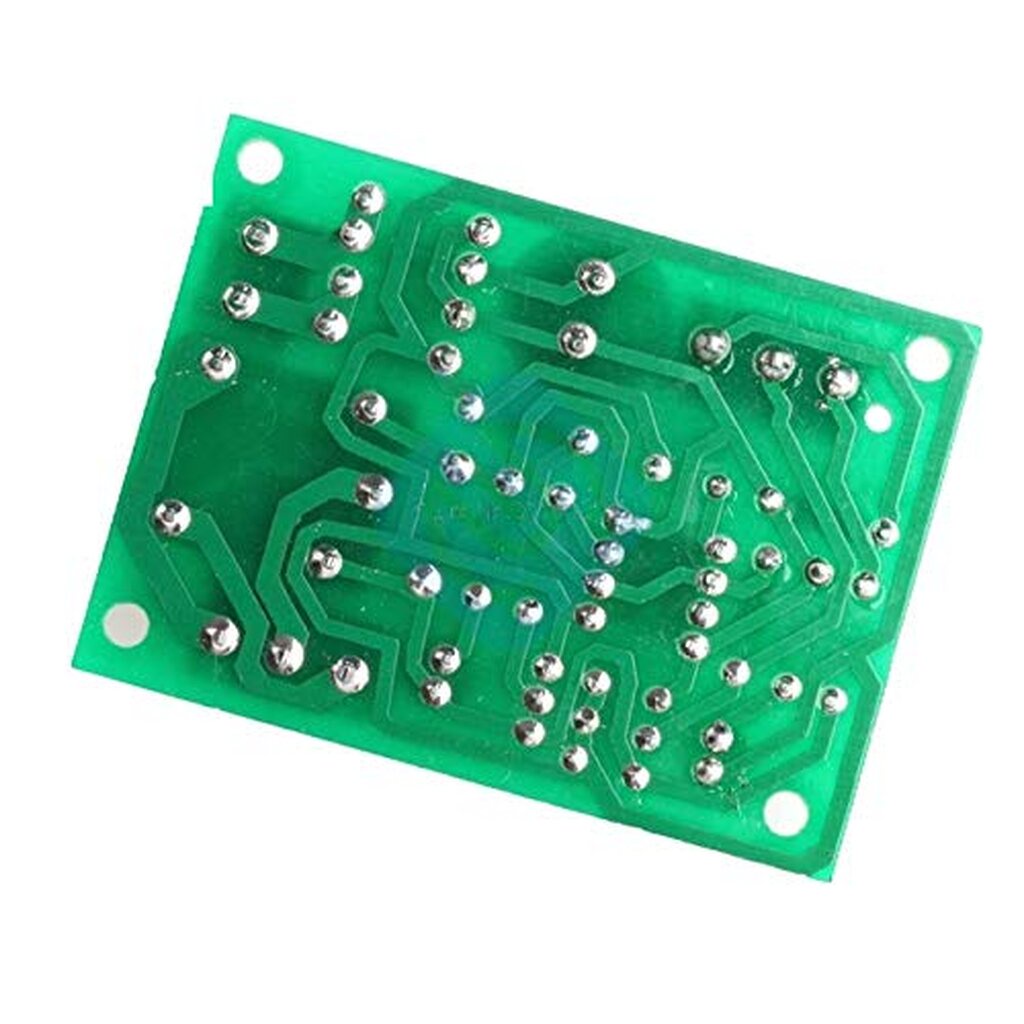

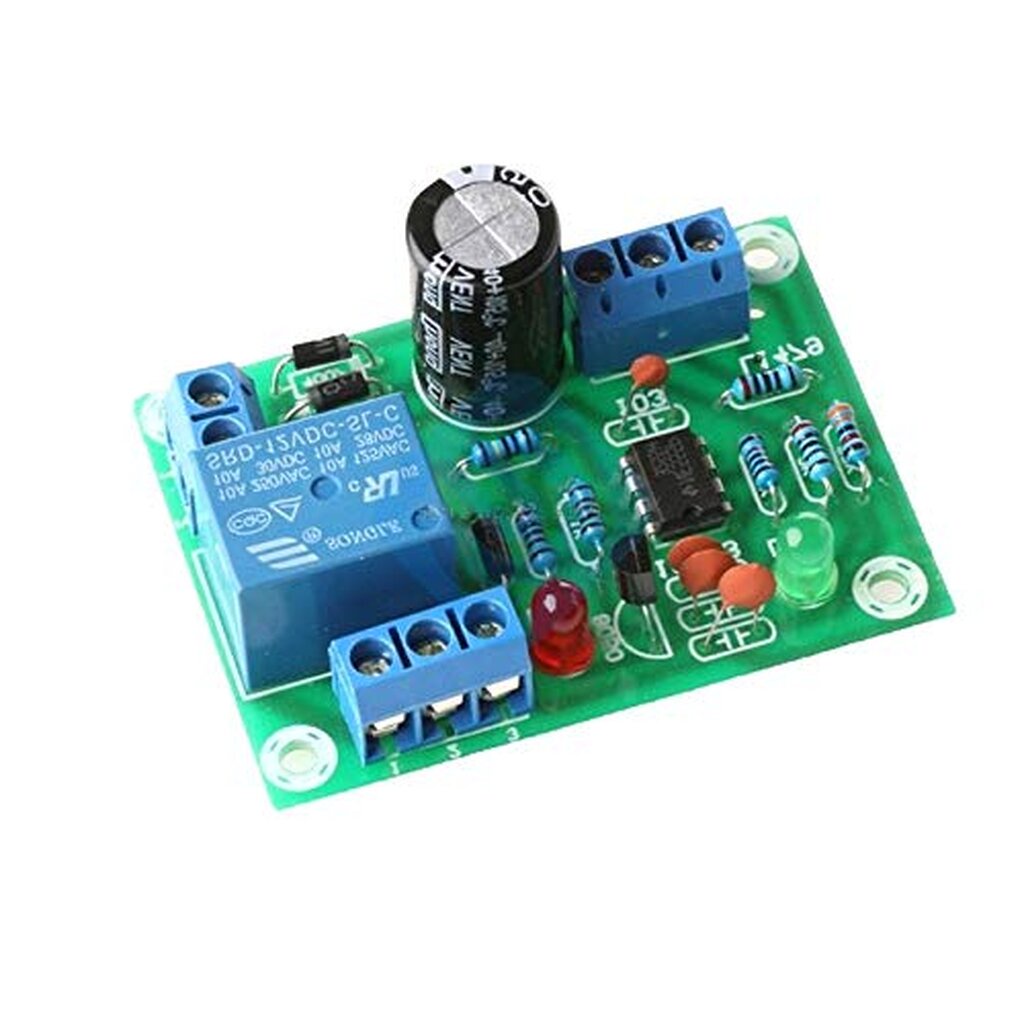

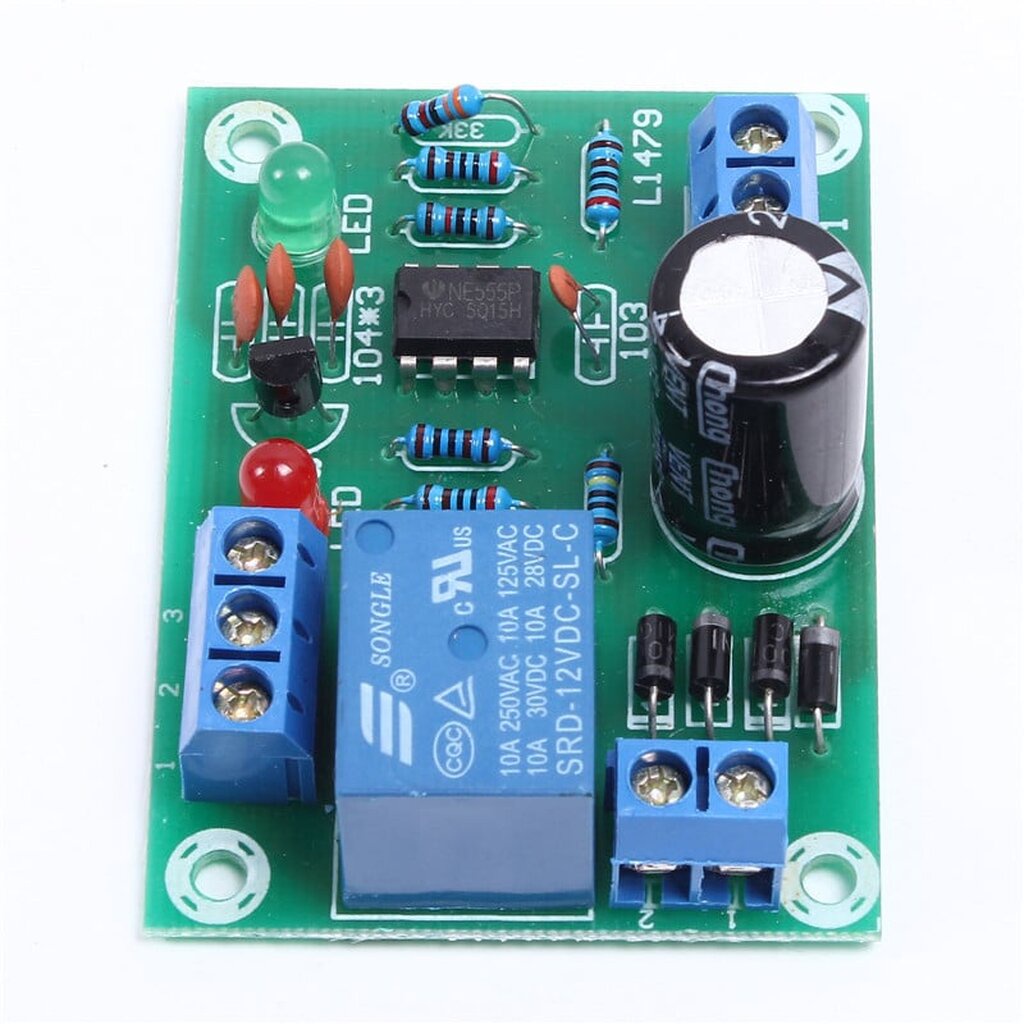

โมดูลเติมน้ำอัตโนมัติ 9V-12VAC/DC Relay Liquid Level Controller Module
ส่วนประกอบหลักและการเชื่อมต่อ โมดูลนี้อาศัย “คุณสมบัติการนำไฟฟ้าของน้ำ” เป็นตัวบอกระดับน้ำ (เมื่อน้ำสัมผัสกับสายไฟสองเส้น น้ำจะทำหน้าที่เป็นสะพานไฟให้กระแสไฟฟ้าปริมาณน้อยมากๆ ไหลผ่านได้) โดยปกติจะมีจุดต่อสายเซนเซอร์ (Probe) หย่อนลงไปในแทงก์ 3 ระดับหลักๆ (สกรีนเลขบนบอร์ดว่า 1, 2, 3 หรือ Upper, Lower, Common):
– สาย 1 (Common / สายร่วม): เป็นจุดอ้างอิง หย่อนไว้ตำแหน่ง ลึกที่สุด หรือก้นแทงก์

– สาย 2 (Low Level / ระดับต่ำ): หย่อนไว้ในตำแหน่งที่ต้องการให้ปั๊ม “เริ่มทำงาน” เติมน้ำ

– สาย 3 (High Level / ระดับสูง): หย่อนไว้ในตำแหน่งที่ต้องการให้ปั๊ม “หยุดทำงาน” เพื่อกันน้ำล้น

– Relay (รีเลย์): ทำหน้าที่เป็นสวิตช์ตัดต่อวงจรไฟฟ้าที่จ่ายให้กับตัวปั๊มน้ำ

หลักการทำงาน (Logic การทำงานของรีเลย์) จุดเด่นที่ทำให้โมดูลนี้ฉลาดกว่าการต่อสวิตช์ลูกลอยธรรมดา คือระบบลอจิกแบบล็อกสถานะ (Latching / Hysteresis) เพื่อป้องกันปัญหารีเลย์ตัด-ต่อรัวๆ เวลาผิวน้ำกระเพื่อมบริเวณจุดเซนเซอร์ครับ
– น้ำแห้ง (ปั๊มเริ่มทำงาน): ถ้าระดับน้ำลดต่ำลงจนพ้นสาย 2 (กระแสไฟฟ้าไหลระหว่าง 3 กับ 2 ไม่ได้) โมดูลจะสั่งให้รีเลย์ ทำงาน (ON) ปั๊มจะเริ่มสูบน้ำเข้าแทงก์

– กำลังเติมน้ำ (ปั๊มทำงานต่อเนื่อง): เมื่อน้ำถูกเติมจนสูงขึ้นมาแตะสาย 2 อีกครั้ง ปั๊มจะ ยังไม่หยุดทำงาน (ระบบล็อกสถานะ ON ไว้) น้ำจะถูกเติมต่อไปเรื่อยๆ

– น้ำเต็ม (ปั๊มหยุดทำงาน): เมื่อน้ำสูงขึ้นจนแตะสาย 1 (กระแสไฟฟ้าไหลครบวงจรจาก 3 ขึ้นมาถึง 1) โมดูลจะรับรู้ว่าน้ำเต็มแล้ว และสั่งให้รีเลย์ หยุดทำงาน (OFF) ปั๊มน้ำดับลง

– ช่วงใช้น้ำ (รักษาสถานะ): เมื่อเราเปิดใช้น้ำ ระดับน้ำจะค่อยๆ ลดลงต่ำกว่าสาย A ปั๊มก็จะยังคง ไม่ทำงาน จนกว่าน้ำจะลดลงไปจนต่ำกว่าสาย B อีกครั้ง ลูปการเติมน้ำถึงจะเริ่มต้นใหม่

9V-12V AC/DC Liquid Level Controller Water Level Detection Sensor Drainage Pump Water Control ModuleThis product is designed to control the relay and then control to pump water or drain away water according to water level. It has so many advantages, such as mini size, easy wire connection, low power consumption, strong anti-interference performance, etc.

Features:
– Designed to control the relay and then control to pump water or drain away water.
– Mini size, easy wire connection.
– Powered by 9V-12V AC/DC.
– Low power consumption, strong anti-interference performance.
– Great for pool or water tower to control the water level.

Notice:
The product is not equipped with a probe, need to buy a probe neither. Just strip the electric wire 2cm instead of the probe, make it become bare wire then can induce directly.
