ABB คอนแทคช่วย CA4-10 1NO ติดต้านหน้า Auxiliary Contacts (CA) สำหรับ AF09 – AF96, NF # 1SBN010110R1010

ABB คอนแทคช่วย CA4-10 1NO ติดต้านหน้า Auxiliary Contacts (CA) 1P เป็นคอนแทคช่วย (Auxiliary Contact Block) แบบ 1NO (1 หน้าสัมผัสปกติเปิด) ที่ออกแบบมาให้ ติดตั้งด้านหน้า (Front Mount) ของคอนแทคเตอร์รุ่น AF09–AF96 และ NF Series ใช้ในวงจรควบคุมเพื่อส่งสัญญาณหรือบอกสถานะ เพิ่มความยืดหยุ่นในการออกแบบระบบควบคุม และสามารถใช้งานร่วมกับอุปกรณ์เสริมต่าง ๆ

การทำงาน / โครงสร้างภายใน (Operating / Protection Principles)
ABB Auxiliary CA คอนแทคช่วยเป็นอุปกรณ์เสริมสำหรับคอนแทคเตอร์ ใช้เพื่อ ส่งสัญญาณควบคุมหรือบ่งบอกสถานะการทำงาน ของคอนแทคเตอร์หลัก

– เมื่อคอนแทคเตอร์หลัก (เช่น AF09, AF38, AF65, NF40, NF96) ทำงาน หน้าสัมผัสของคอนแทคช่วย CA4-10 จะเปลี่ยนสถานะตาม — จากเปิดเป็นปิด — เพื่อส่งสัญญาณควบคุมหรือฟีดแบ็กกลับไปยังระบบ
– การทำงานของคอยล์แม่เหล็ก (Coil Energized/De-energized)
– การส่งสัญญาณไปยัง PLC, Relay, หรือระบบควบคุมอื่น ๆ
– ใช้ในวงจรควบคุม (Control Circuit) หรือวงจรแสดงผล (Indicator Circuit)

วิธีการใช้งาน (Installation & Operation)
ABB CA4-10 เป็นคอนแทคช่วย (Auxiliary Contact Block) แบบ 1NO (1 หน้าสัมผัสปกติเปิด) ที่ออกแบบมาให้ ติดตั้งด้านหน้า (Front Mount) ของคอนแทคเตอร์รุ่น AF09 – AF96 และ NF Series โดยทำหน้าที่เป็นวงจรเสริมสำหรับการส่งสัญญาณควบคุมหรือแสดงสถานะการทำงานของคอนแทคเตอร์หลัก

1. ติดตั้งคอนแทคช่วยกับคอนแทคเตอร์หลัก
– วางโมดูล CA4-10 ให้ตรงร่องด้านหน้าของคอนแทคเตอร์
– ดันเข้าจนได้ยินเสียง “คลิก” (ระบบ Snap-on) หมายถึงติดแน่นเรียบร้อย
– ไม่ต้องใช้สกรูหรือตัวล็อกเพิ่มเติม

2. ต่อสายไฟเข้ากับหน้าสัมผัสของคอนแทคช่วย
– ใช้สายควบคุม (Control Wire) ต่อเข้าที่ Terminal 13–14 (วงจร 1NO)
– เมื่อคอนแทคเตอร์ทำงาน หน้าสัมผัสนี้จะ “ปิด” เพื่อส่งสัญญาณต่อวงจรอื่น เช่น ไฟแสดงสถานะ, PLC หรือรีเลย์

3. ตรวจสอบการทำงานหลังติดตั้ง
– เมื่อคอยล์คอนแทคเตอร์ถูกจ่ายไฟ → หน้าสัมผัสของ CA4-10 จะเปลี่ยนสถานะ (จากเปิด → ปิด)
– เมื่อคอนแทคเตอร์ปลดวงจร → หน้าสัมผัสกลับเป็นเปิด

4. การใช้งานในวงจร
– ใช้ต่อ หลอดไฟแสดงสถานะ RUN เมื่อคอนแทคเตอร์ทำงาน
– ใช้ต่อเข้ากับ PLC Input เพื่อรับสัญญาณสถานะคอนแทคเตอร์
– ใช้เป็นวงจร Interlock ในระบบควบคุมแบบ Star-Delta Starter
– ใช้ส่งสัญญาณไปยัง รีเลย์ควบคุม (Control Relay) หรือ Timer ในวงจรอัตโนมัติ

ข้อควรระวัง / ข้อจำกัด (Precautions / Limitations)
– ห้ามติดตั้งขณะคอนแทคเตอร์มีไฟเลี้ยง (Energized)
– CA4-10 เหมาะสำหรับ ABB AF09–AF96 และ NF Series เท่านั้น
– ห้ามต่อโหลดกำลังผ่านคอนแทคช่วย
– ตรวจสอบแรงดันและกระแสตามพิกัด
– ตรวจสอบความแน่นของขั้วต่อ (Terminal Tightening)

ขนาด (Dimensions)
ความกว้าง (Width): 10 มม.
ความสูง (Height): 43 มม.
ความลึก/ความยาว (Depth/Length): 40 มม.
น้ำหนัก (Weight) : 0.014 กก.

ข้อมูลทางเทคนิค (Technical Specifications)
รุ่น (Model) : ABB CA4-10 1NO Auxiliary Contacts (CA) สำหรับ AF09 – AF96, NF
ประเภท : คอนแทคช่วย (Auxiliary Contact Block)
จำนวนหน้าสัมผัส : 1NO (1 หน้าสัมผัสปกติเปิด)
การติดตั้ง (Mounting Type) : Snap-On ติดด้านหน้า (Front Mount) ของคอนแทคเตอร์
การเข้ากันได้ (Compatibility) : AF09 – AF96, NF
แรงดันใช้งาน : สูงสุด 690V AC
กระแสพิกัด : 10A (AC-15, 230V)

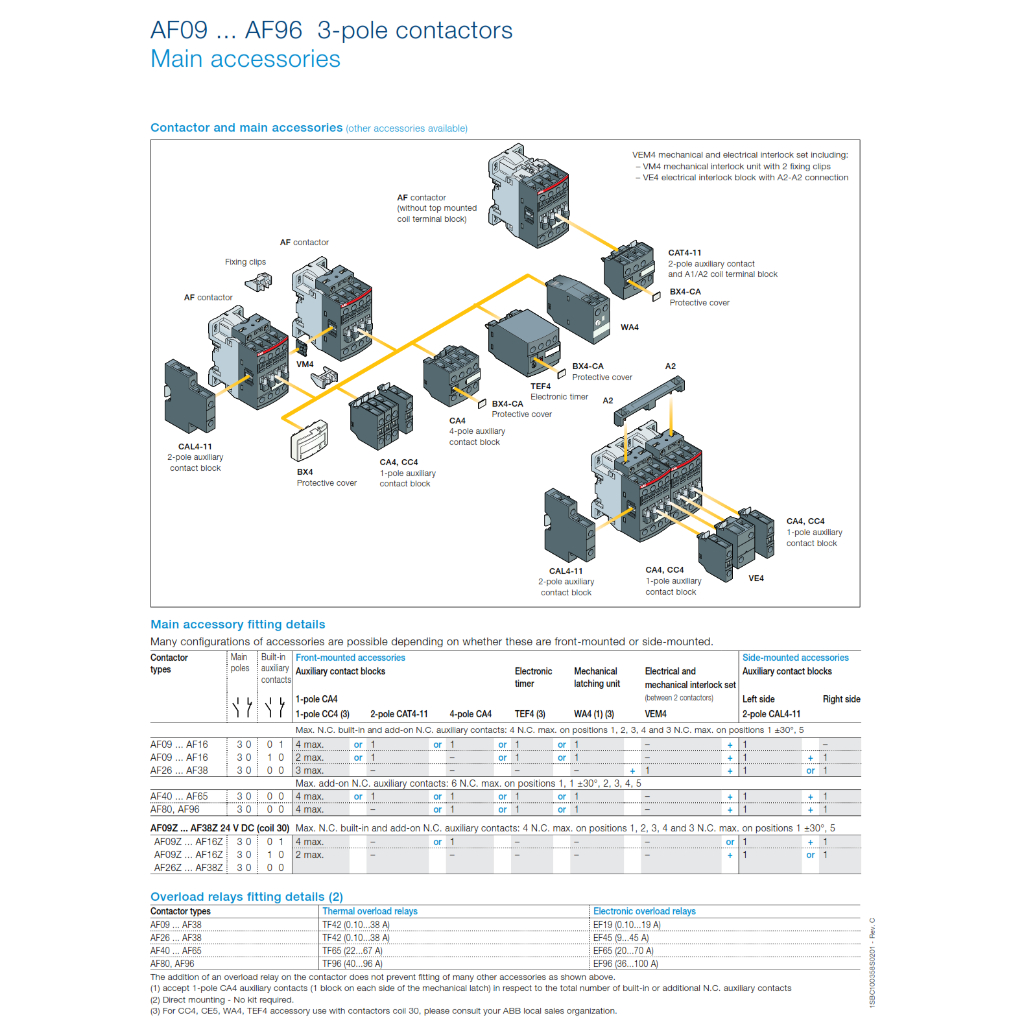

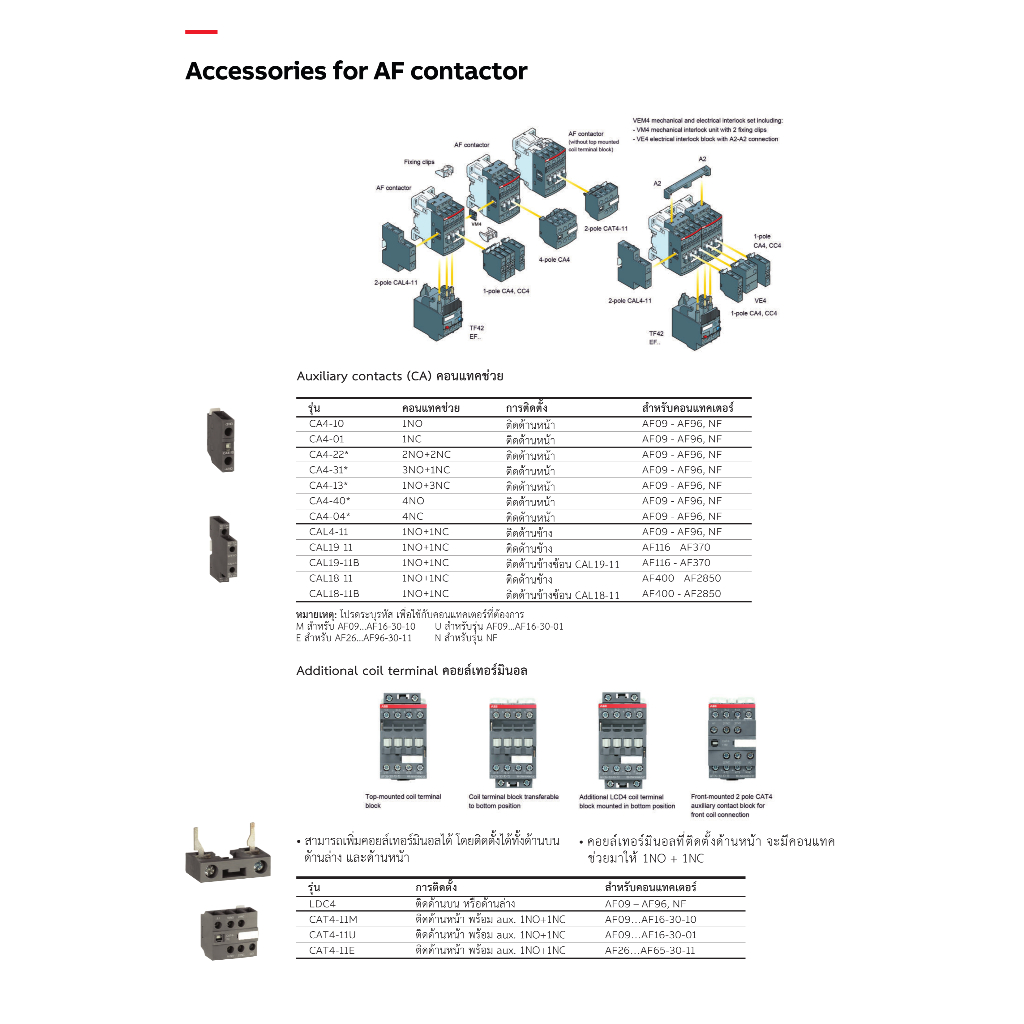

อุปกรณ์ที่ใช้ร่วมกันได้ (Accessories & Compatible Devices)
1. คอนแทคเตอร์ที่สามารถติดตั้งได้โดยตรง

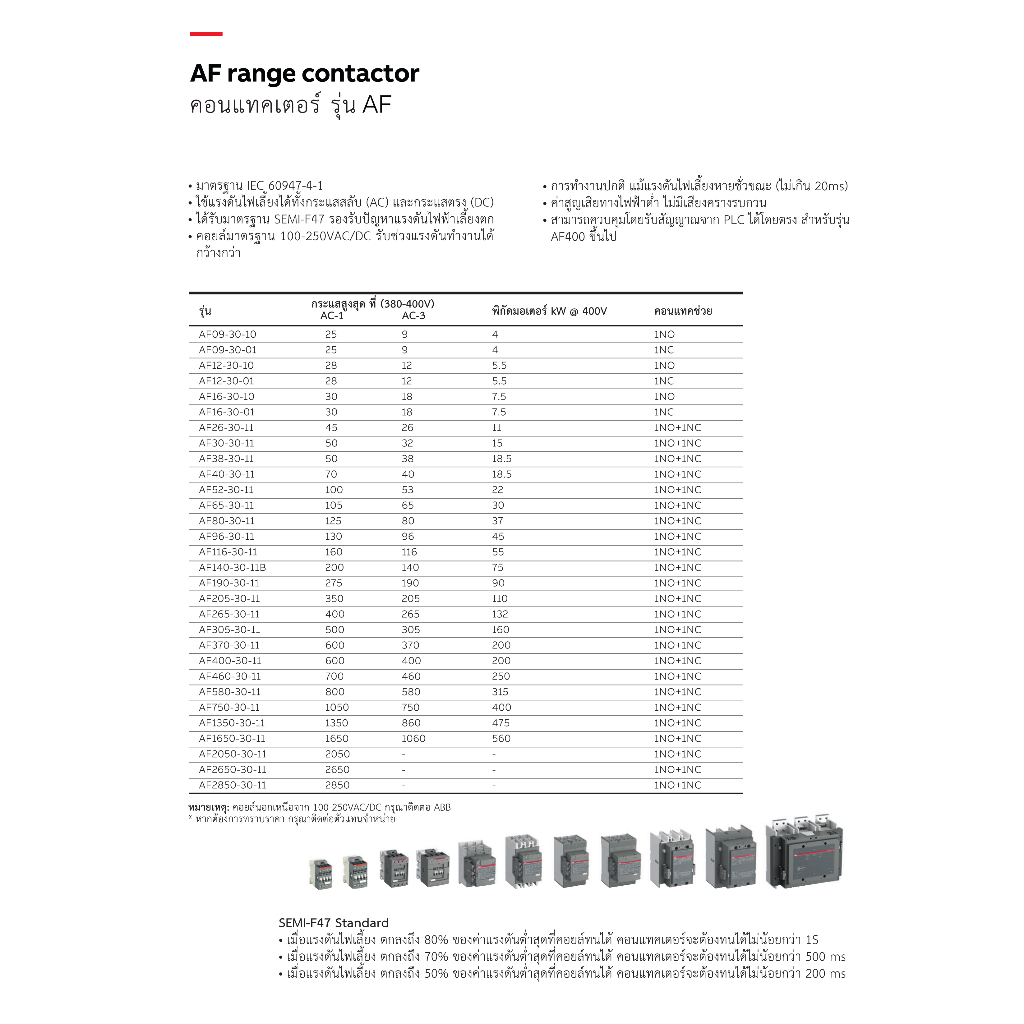

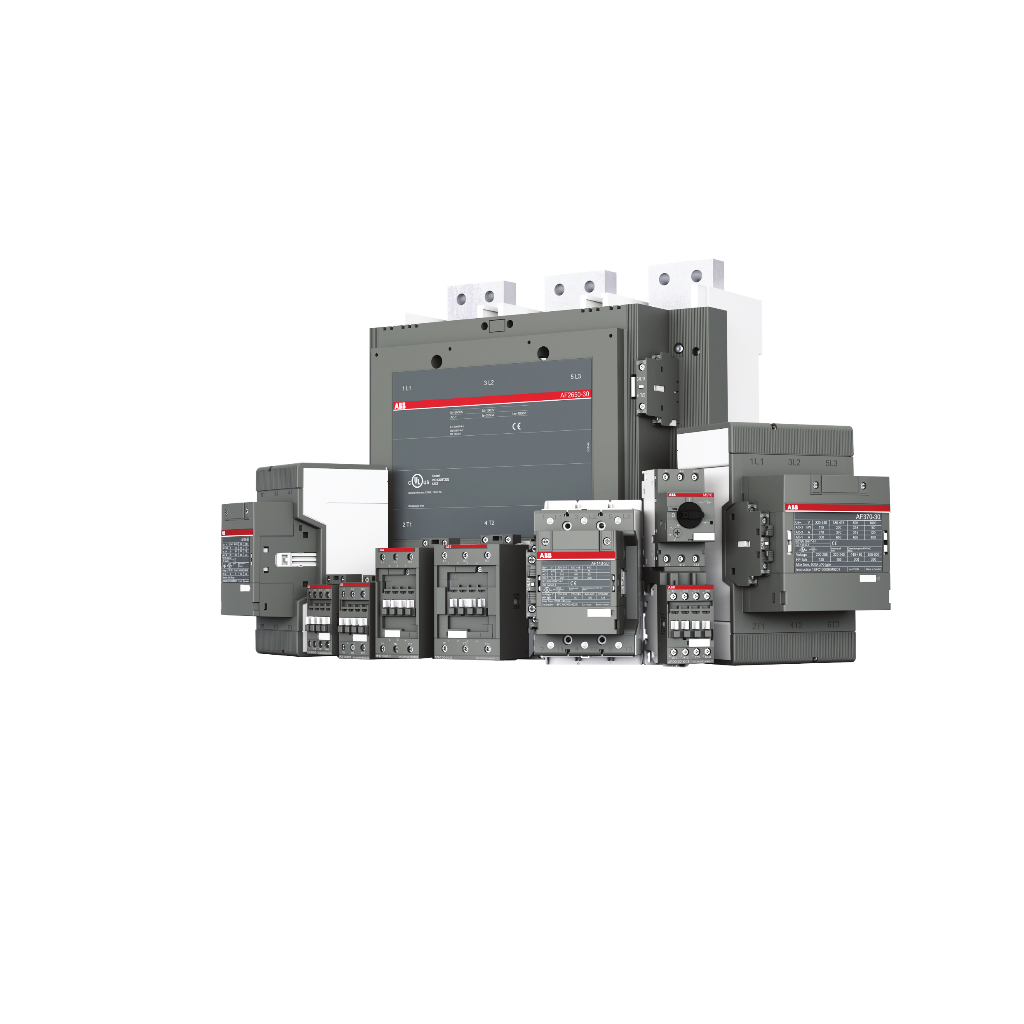

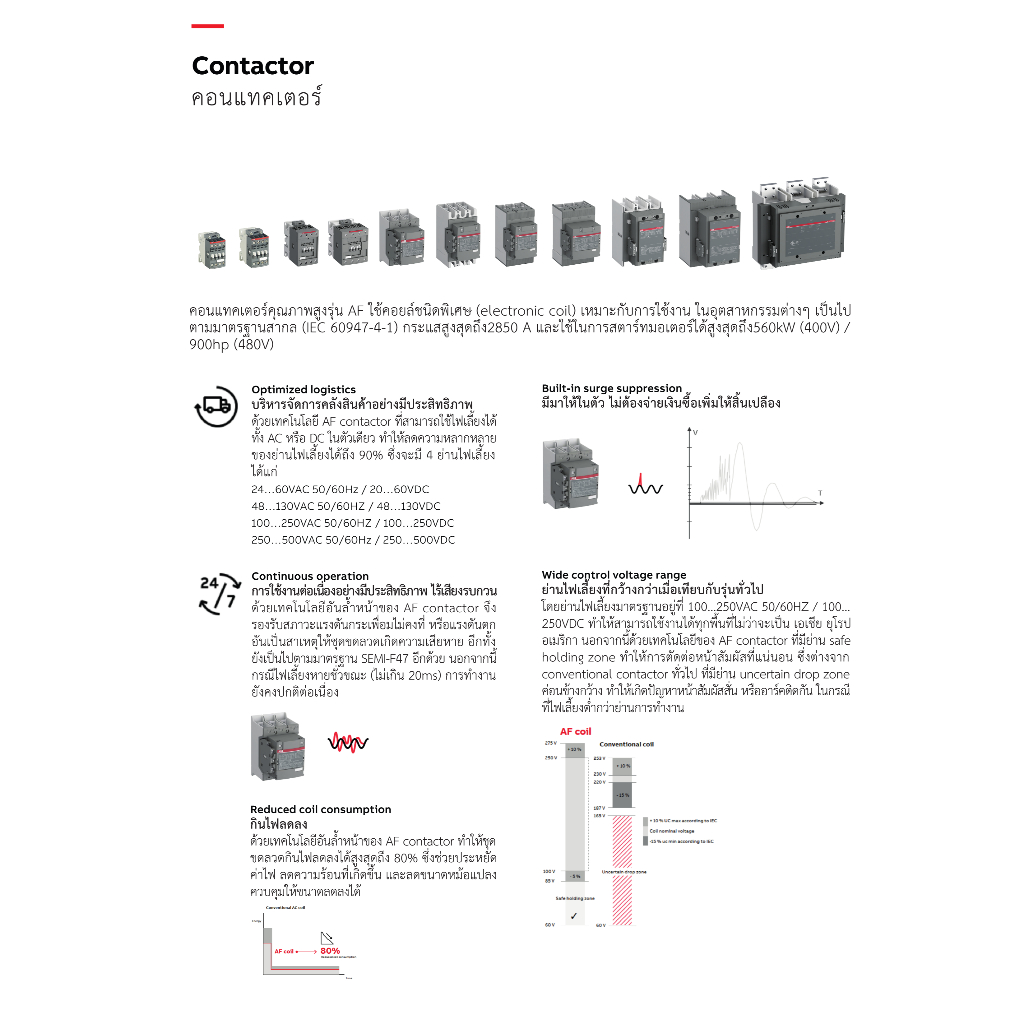

– ABB AF Series : AF09, AF12, AF16, AF26, AF30, AF38, AF40, AF52, AF65, AF80, AF96

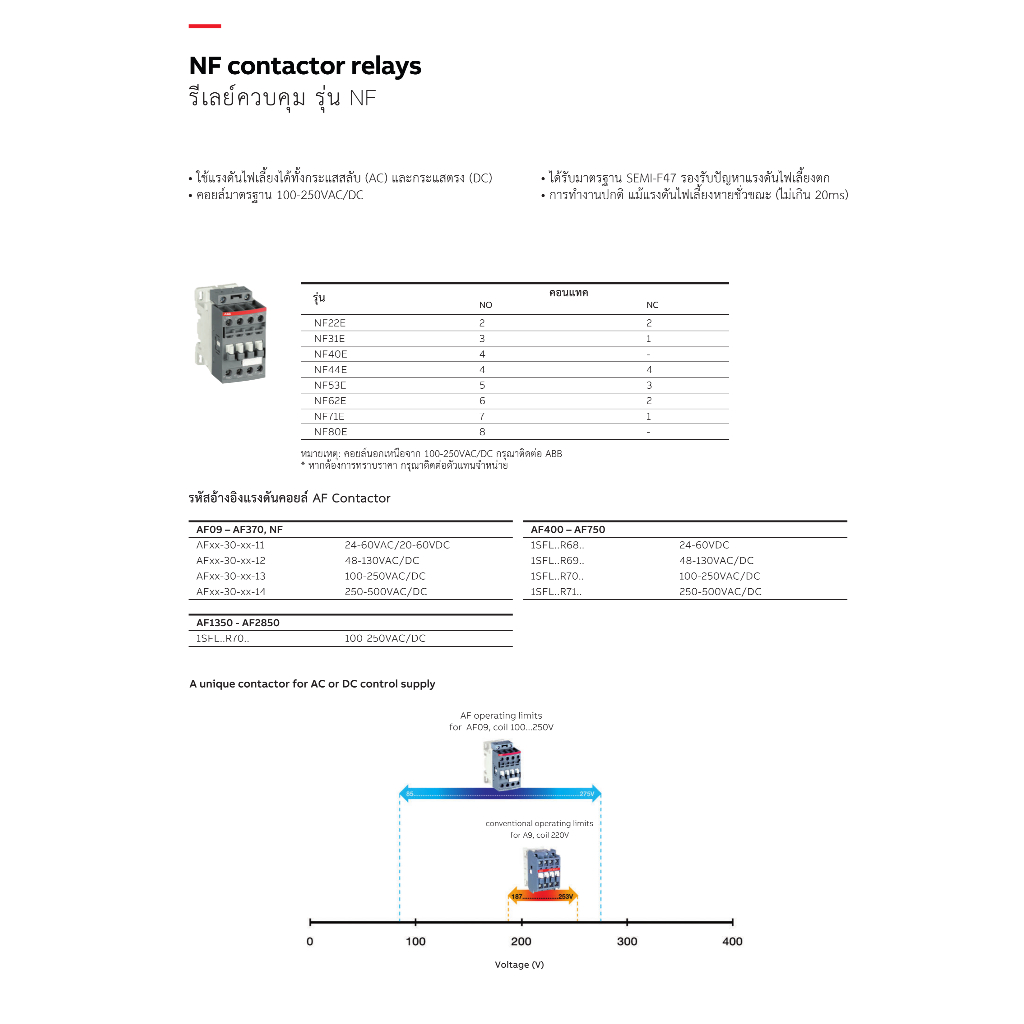

– ABB NF Series : NF22E, NF31E, NF40E, NF44E, NF62E, NF71E, NF80E

2. คอนแทคช่วยติดด้านข้าง
– CAL4-11 (1NO + 1NC) เพิ่มจำนวนหน้าสัมผัสเสริมได้อีก 2 จุด
