ABB กล่องใส่เบรกเกอร์ PSC104 ( 4ช่อง ) IP40 Consumer Unit Plastic Box & cover # 2TAZ452001R0304

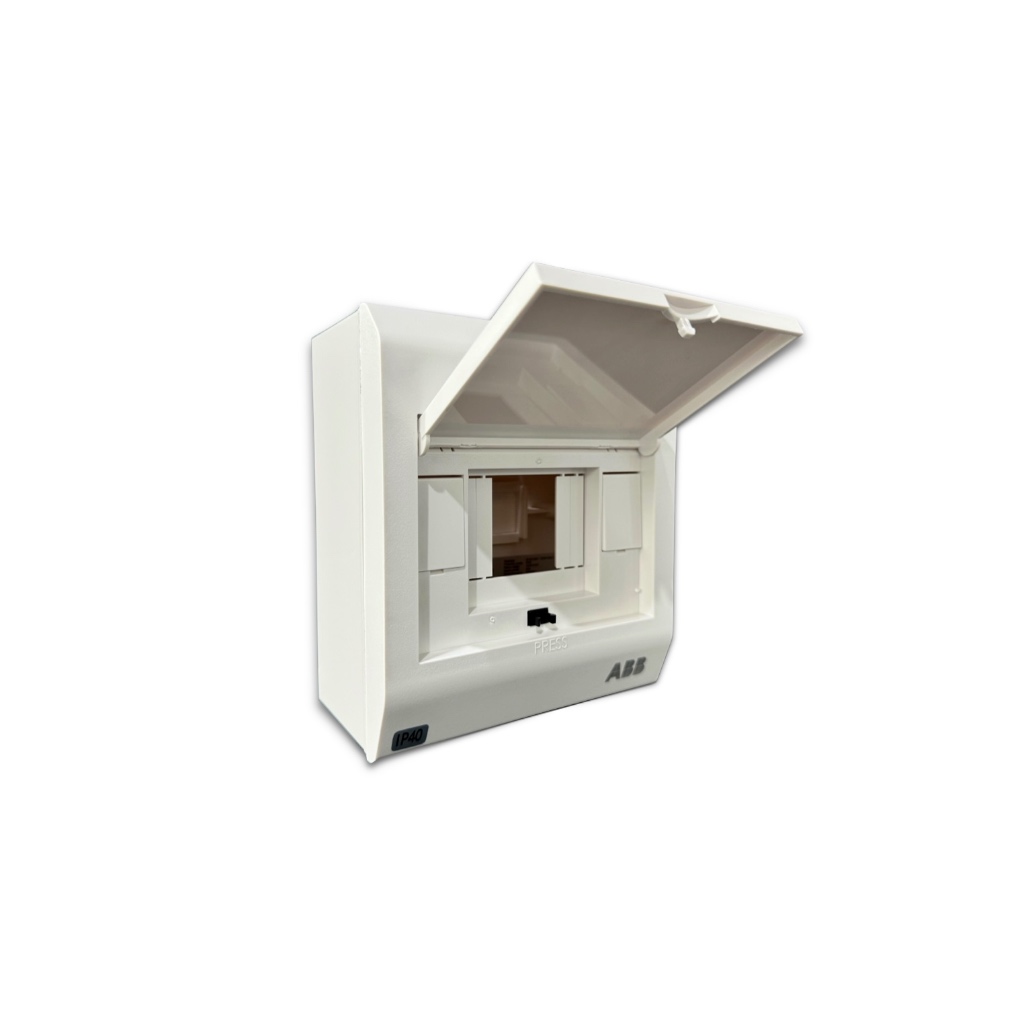

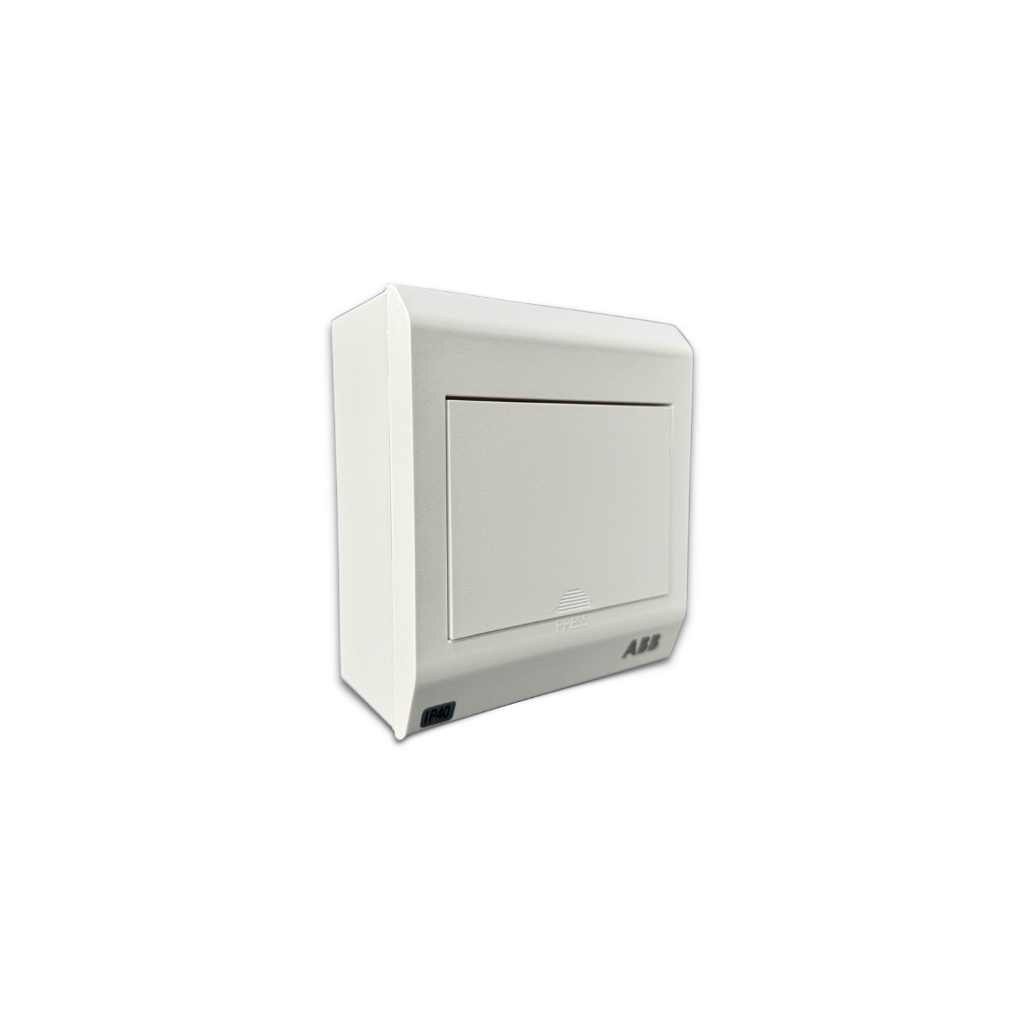

ABB ตู้คอนซูเมอร์ยูนิต PSC104 ( 4ช่อง ) IP40 Consumer Unit Plastic Box ตู้เบรกเกอร์ 4 ช่อง (1 แถว) แบบราง DIN ระบบไฟ 1 เฟส 2 สาย 230V กล่องพลาสติกขาว + ฝาครอบใส ABS ไม่ลามไฟ ตู้มีบัสนิวทรัล + บัสกราวนด์ ในตัวรองรับกระแสสูงสุด 63A สำหรับบ้านหรืออาคาร ใช้เก็บอุปกรณ์ป้องกันไฟฟ้า เช่น MCB, RCCB, RCBO,SPD,Timer เพื่อให้ระบบไฟฟ้าปลอดภัยและเป็นระเบียบสาย L–N–PE ให้เป็นระบบ ปลอดภัย เหมาะกับบ้าน ห้องเช่า ทาวน์โฮม อาคารพาณิชย์ ออฟฟิศ

การทำงาน (Operating / Protection Principles)
ตู้ PSC104 เองไม่มีวงจรไฟฟ้าภายใน (เป็น Enclosure + Din rail + Neutral/Ground bar) การทำงานหลักขึ้นกับอุปกรณ์ที่ติดตั้ง
✅ รวมอุปกรณ์ป้องกันไฟฟ้าให้อยู่ในจุดเดียว ดูแลง่าย
✅ จัดระเบียบสาย L–N–PE ให้เป็นระบบ ปลอดภัย และจุดต่อไม่หลวม
✅ เพิ่มความปลอดภัยและภาพลักษณ์งานไฟฟ้าในบ้าน/อาคาร
✅ เมนเบรกเกอร์ (Main MCB / RCCB / RCBO) ทำหน้าที่ตัดไฟกรณีโหลดเกิน / ลัดวงจร หรือไฟรั่วไฟดูด (กรณีใช้ RCCB/RCBO)
✅ เบรกเกอร์ย่อย (MCB ย่อย) แยกโหลดออกเป็นวงจร เช่น ไฟแสงสว่าง, ปลั๊กทั่วไป, ปลั๊กเครื่องทำน้ำอุ่น ฯลฯ

วิธีการใช้งาน (Installation & Operation)
1. การติดตั้ง (Installation)
✅ เลือกตำแหน่งติดตั้ง ติดตั้งภายในอาคารเท่านั้น

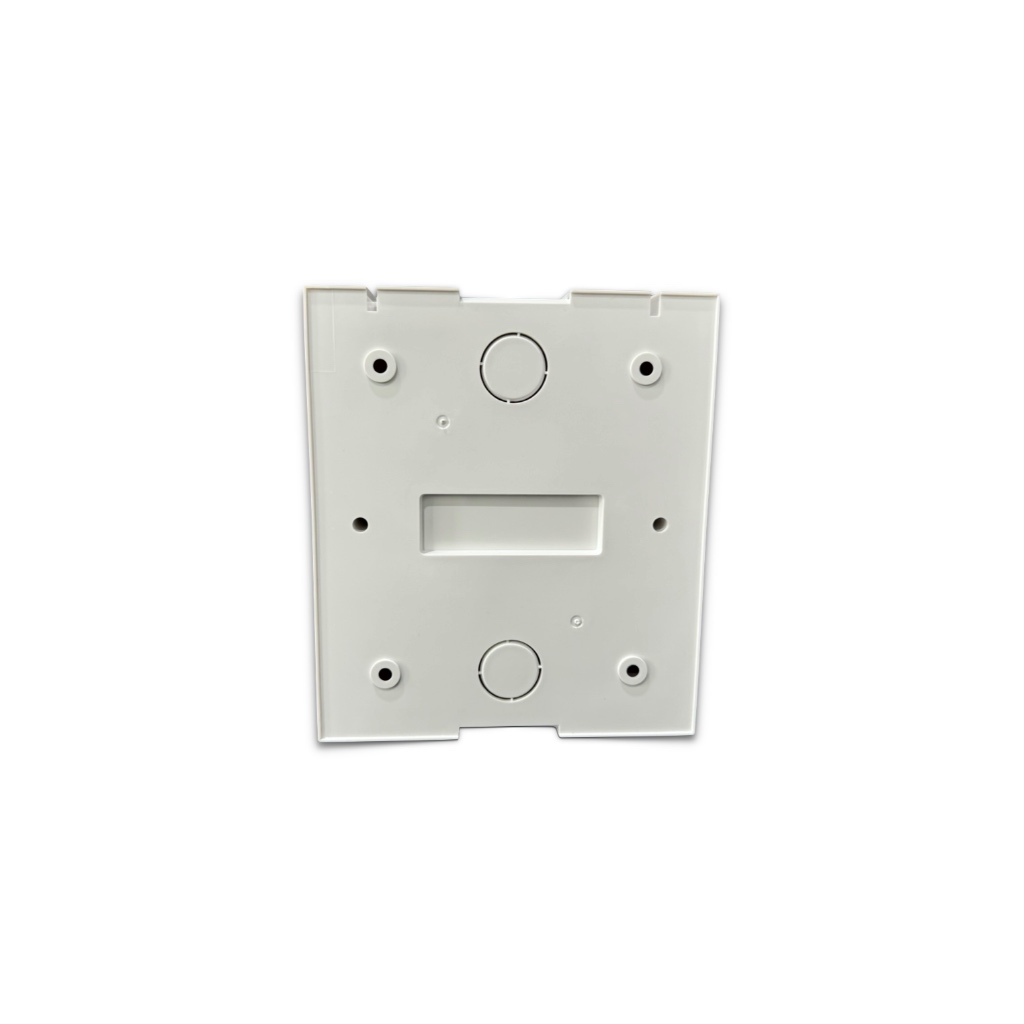

✅ ใช้ระดับน้ำ (Water level) กำหนดตำแหน่ง ทำการเจาะผนังและยึดด้วยพุก + สกรู
✅ ติดตั้งอุปกรณ์ลงในราง DIN ติดเมนเบรกเกอร์ก่อน (2 โมดูล) ติดเบรกเกอร์ย่อยที่เหลือตามจำนวน ขันยึดให้แน่นและจัดเรียงให้เป็นระเบียบ
✅ ต่อสายเมนเข้าสู่ตู้ สาย L (ไฟ) / สาย N (นิวทรัล) / สาย PE (กราวนด์)
✅ ต่อสายออกจากเมนไปยังเบรกเกอร์ย่อย จากขั้ว OUT ของเมน → จ่ายไฟ L ไปที่เบรกเกอร์ย่อยแต่ละตัว
✅ ต่อสายโหลดของแต่ละวงจร ไฟแสงสว่าง / ปลั๊กทั่วไป / เครื่องทำน้ำอุ่น / ตู้เย็น

2. การต่อระบบทั่วไป (Wiring Integration)
⚡ มิเตอร์ไฟฟ้า
↓
เมนหลักภายนอก (Main Switch)
↓
เข้า L / N / PE เข้าตู้ PSC104
↓
[ เมนเบรกเกอร์ 2P ]
↓
[ Busbar → ย่อย ]
↓
MCB / RCBO แยกแต่ละวงจร
↓
โหลด (แสงสว่าง, เต้ารับ, แอร์, เครื่องทำน้ำอุ่น, EV Charger ฯลฯ)

3. การต่อระบบไฟฟ้า (Wiring Integration)
⚡ สายเข้าจากเมน
▶ L → เข้าขั้ว IN ของเมนเบรกเกอร์
▶ N → เข้าบัสนิวทรัล (ช่อง 16 mm²)
▶ PE → เข้าบัสกราวนด์ (ช่อง 16 mm²)

⚡ สายออกไปโหลด
▶ จากขั้ว OUT ของเมน → จ่าย L (เฟส) เข้าขั้วย่อยของ MCB หรือ RCBO
▶ สายนิวทรัล (N) ของแต่ละวงจร → ต่อที่ บัสนิวทรัล
▶ สายกราวนด์ (PE) ของแต่ละวงจร → ต่อที่ บัสกราวนด์

การใช้งาน (Operation)
✅ ตู้ PSC104 ทำหน้าที่เป็น “ศูนย์รวมวงจรไฟฟ้าย่อย” สำหรับบ้าน/อาคาร
✅ รวบรวมอุปกรณ์ป้องกันไฟฟ้า (MCB / RCCB / RCBO / SPD) ให้อยู่ในจุดเดียว
✅ แยกวงจรไฟฟ้าออกเป็นวงจรย่อยอย่างเป็นระเบียบ ทำให้ตรวจสอบง่าย
✅ ลดความเสี่ยงไฟฟ้าลัดวงจร จุดต่อหลวม จุดร้อน
✅ เพิ่มความปลอดภัยตามมาตรฐาน IEC 61439-1 & 61439-3
✅ ใช้ในระบบไฟฟ้า 1 เฟส 230V (L + N + PE)
✅ ตู้มี บัสนิวทรัล + บัสกราวนด์ ในตัว รองรับกระแสสูงสุด 63A

ข้อควรระวัง / ข้อจำกัด (Precautions / Limitations)
⚠️ ห้ามใช้เกินพิกัดกระแส 63A
⚠️ ต้องติดตั้งเฉพาะภายในอาคารเท่านั้น
⚠️ ใช้เฉพาะแผงวงจร/อุปกรณ์ที่เป็น DIN Rail 35 mm
⚠️ ไม่ควรติดตั้งใกล้บริเวณที่มีความชื้น/ไอน้ำสูง
⚠️ ต้องจัดการเดินสายให้เป็นระเบียบและยึดให้แน่น
⚠️ ต้องต่อระบบกราวนด์อย่างถูกต้องทุกวงจร

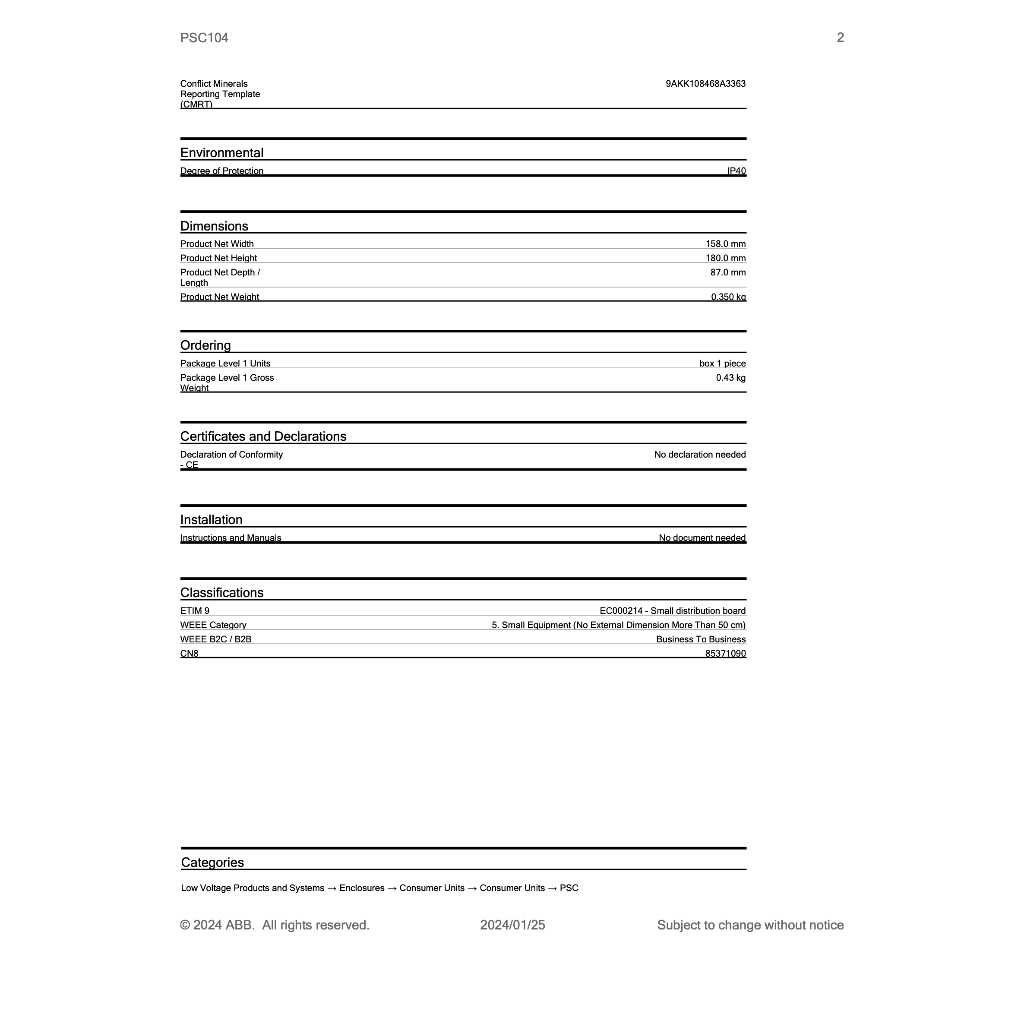

ขนาด (Dimensions)
✅ ความกว้าง (Width): 185 มม.
✅ ความสูง (Height): 180 มม.
✅ ความลึก/ความยาว (Depth/Length): 87 มม.
✅ น้ำหนัก (Weight) : 0.35 กก.

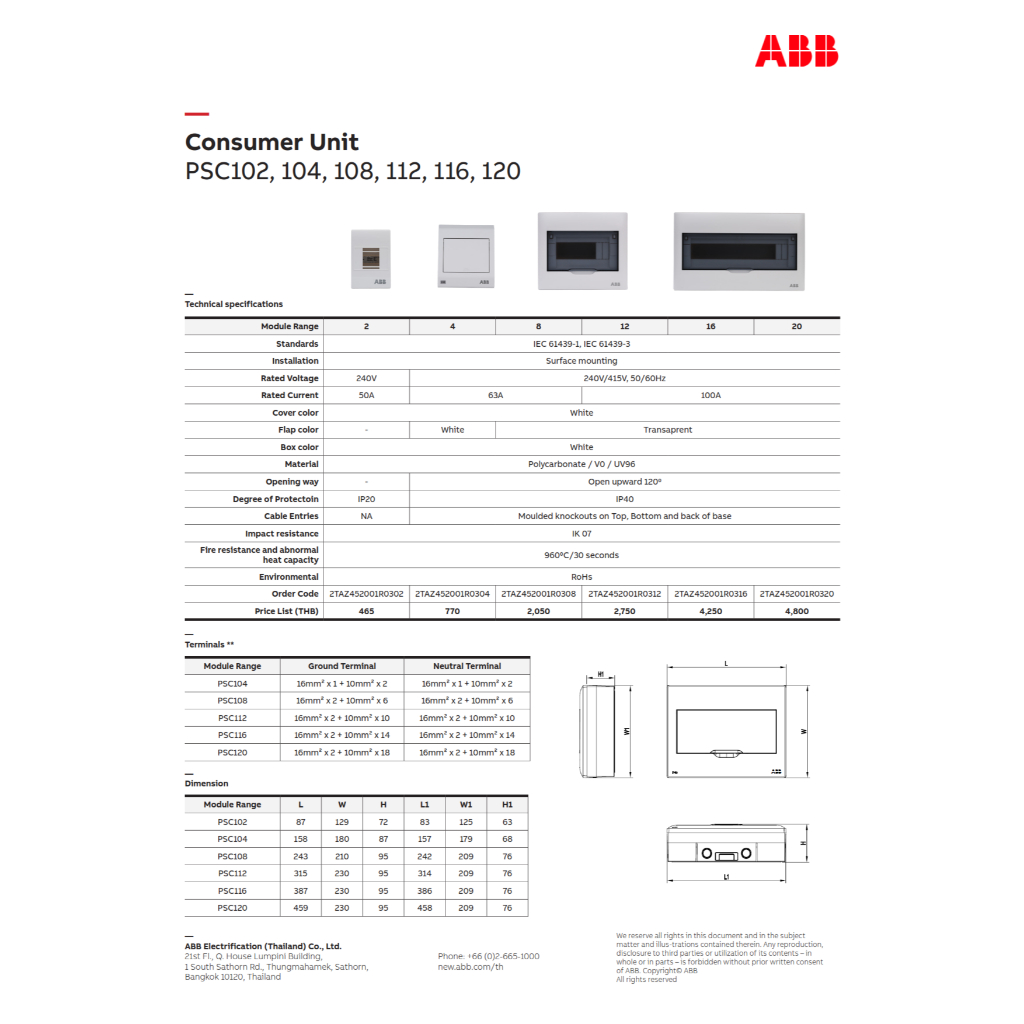

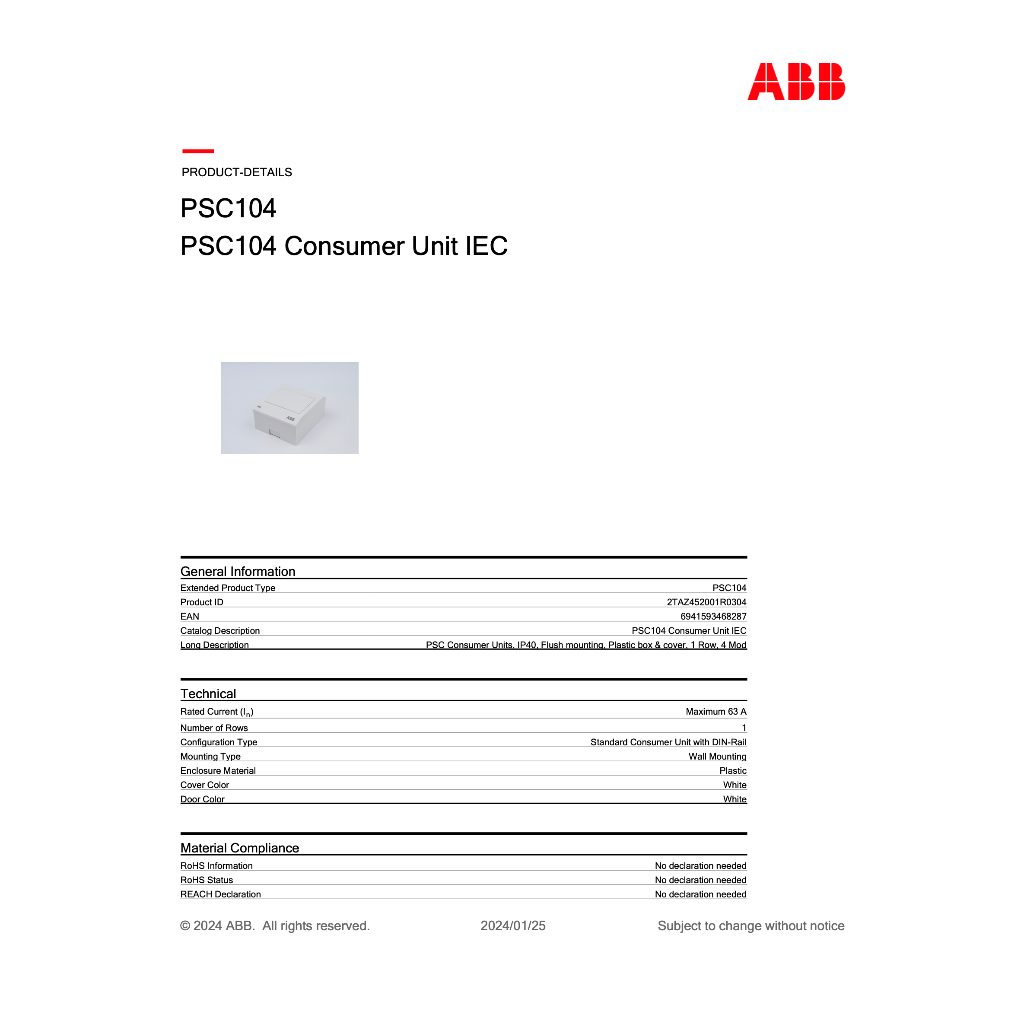

ข้อมูลทางเทคนิค (Technical Specifications)
✅ รุ่น : ABB PSC104 ( 4ช่อง ) IP40 Consumer Unit Plastic Box & cover
✅ จำนวนช่อง (Modules) : 4 ช่อง (1 แถว)
✅ กระแสสูงสุดที่รองรับ : สูงสุด 63 A
✅ ระดับการป้องกัน (IP Rating) : IP40 คือกันฝุ่นที่มีขนาดใหญ่กว่า 1 มม. ได้ในระดับหนึ่ง แต่ไม่กันน้ำ
✅ ครงสร้าง : พลาสติก ABS ไม่ลามไฟ
✅ สีฝาครอบ : ขาว / ฝาโปร่งใส (ขึ้นกับล็อตการผลิต)
✅ การติดตั้ง Mounting Type : แบบฝังผนัง (Flush mounting)
✅ วิธีการติดตั้ง : ติดตั้งบน DIN-rail 35 mm ตามมาตรฐาน

อุปกรณ์ที่ใช้ร่วมกันได้ (Accessories & Compatible Devices)
⚙️ เบรกเกอร์ (MCB) – Main / Sub Circuit ABB S200 Series
⚙️ เบรกเกอร์กันดูด (RCBO) DS201 / DS201M / DSE201
⚙️ เบรกเกอร์กันดูด (RCCB) F202 AC / F202 A / F202 B
⚙️ อุปกรณ์ป้องกันไฟกระชาก (SPD) OVR 1-Modular
⚙️ อุปกรณ์เสริมบนราง DIN Rail และจุดต่อสาย N-Bar / PE-Bar

สรุป
ABB ตู้ PSC104 คือ ตู้รวมเบรกเกอร์ (4 ช่อง) ระบบไฟ 1 เฟส 230V กระใช้งานสูงสุด 63A สำหรับบ้านหรืออาคาร ใช้เก็บอุปกรณ์ป้องกันไฟฟ้า เช่น MCB, RCCB, RCBO,SPD เพื่อให้ระบบไฟฟ้าปลอดภัยและเป็นระเบียบ เหมาะกับบ้าน ห้องเช่า ห้องชุด ห้องครัว โซนโรงรถหรืองานไฟขนาดเล็ก

       PSC Consumer Units, IP40, การติดตั้งแบบฝังเรียบ, กล่องพลาสติกและฝาปิด, 1 แถว, 4 Mod
       PSC Consumer Units, IP40, Flush mounting, Plastic box & cover, 1 Row, 4 Mod
