Mall โมดูลแปลง PWM เป็นแรงดันไฟฟ้า 0%-100% ถึง 0-10V สําหรับสัญญาณดิจิตอลเป็นอนาล็อก

คำอธิบาย:

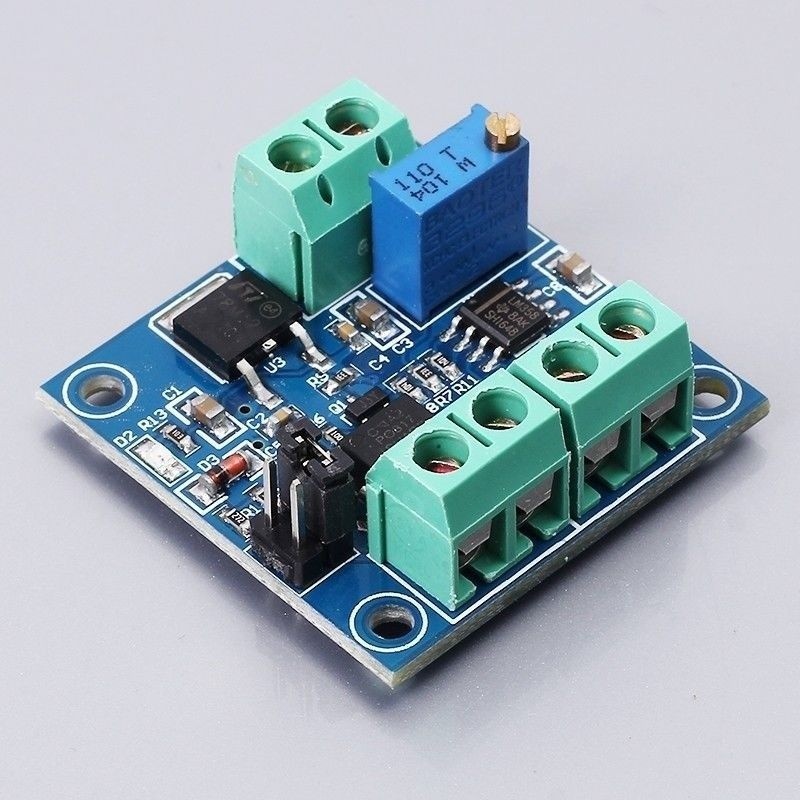

Lc-lm358-pwm2v โมดูลแรงดันไฟฟ้าถ่ายโอน PWM แปลงสัญญาณดิจิตอล PWM เป็นสัญญาณอนาล็อก 0 ถึง 10V
สามารถใช้เป็นการสลับอินเทอร์เฟซสัญญาณสำหรับ PLC หรือบอร์ดควบคุมอุตสาหกรรมอื่น ๆ แรงดันขาออกจะถูกควบคุมโดยการปรับอัตราส่วนหน้าที่ของ PWM. โมดูลมีขนาดเล็กและใช้งานง่ายในสถานที่ต่างๆ

คุณสมบัติ:
1>. เทคโนโลยีฝัง MCU แบบฝังตัว
2>. ใช้งานง่ายปรับแต่งโดยโพเทนชิออมิเตอร์
3>. เลือกช่วงสัญญาณเข้า PWM ผ่านการลัดวงจร
4>. โมดูลมีขนาดเล็กพกพาและใช้งานง่าย

พารามิเตอร์พารามิเตอร์:
1>. แรงดันไฟฟ้าที่ใช้งานได้: DC 12V-30V; (> 100MA)
2>. ความถี่ในการรับ PWM: 1KHZ-3KHZ
3>. ช่วงระดับอินพุตสัญญาณ PWM:
ระดับสูงสุดของ 4.5V ถึง 10V ฝาสั้นติดตั้งใน ‘5V’ ระดับนี้ใช้สำหรับคอนโทรลเลอร์ปกติหรือ 5V MCU
จุดสูงสุดของระดับ 12V ถึง 24V ดังนั้นจึงใส่ใน 24V ฝาสั้นติดตั้งใน ’24V’ ระดับนี้ใช้สำหรับคอนโทรลเลอร์ PLC ปกติ
4>. ช่วงการแปลง: 0% -100% PWM ถึง 0-10V
5>. ข้อผิดพลาดที่อนุญาต: 5%

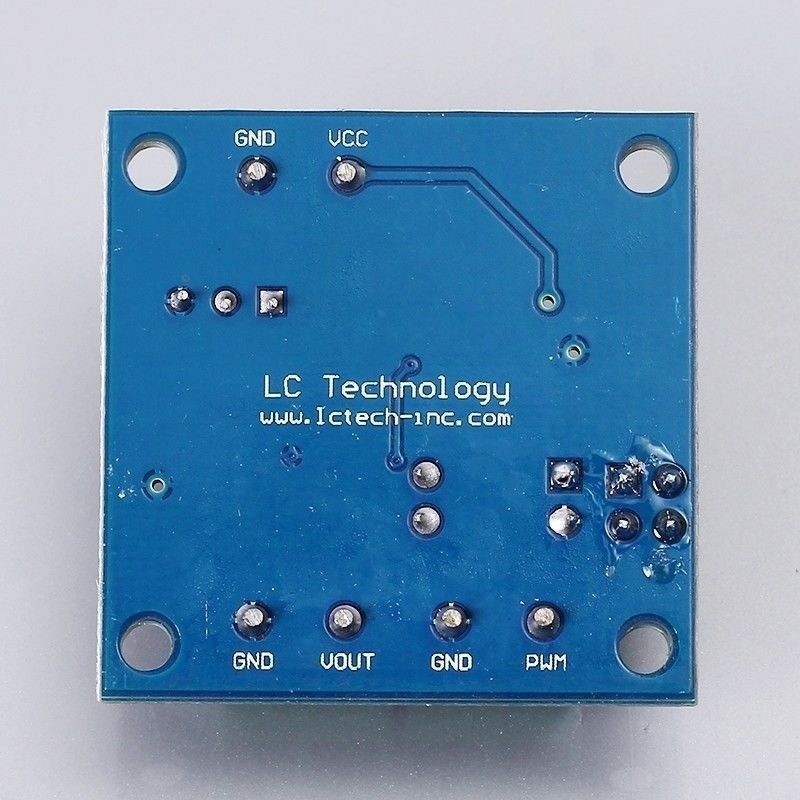

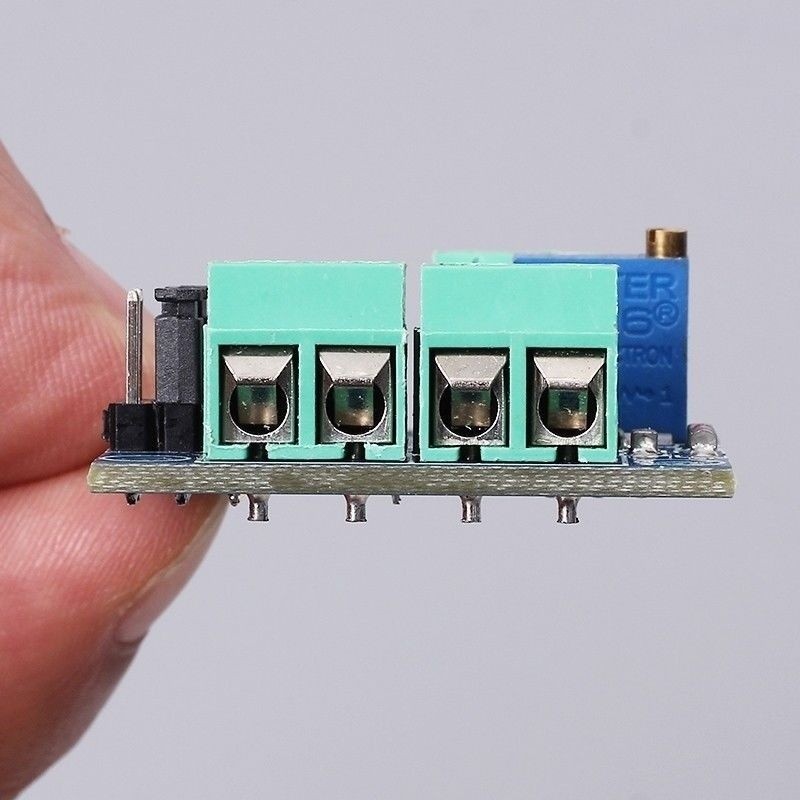

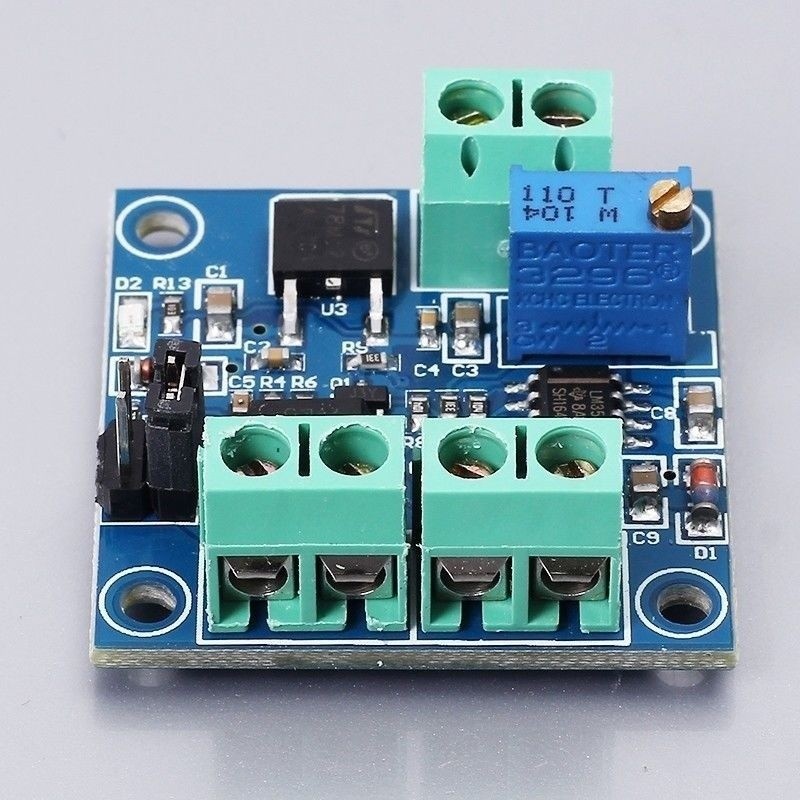

อินเทอร์เฟซฮาร์ดแวร์ฮาร์ดแวร์:
1.12v-30v สำหรับรถ VCC: DC 12V-30V
2.Gnd:พื้นดิน
3.สัญญาณอินพุต PWM: บวกกับสัญญาณอินพุต PWM
4.Gnd: สัญญาณอินพุตลบ
5.เอาต์พุต: แรงดันไฟฟ้าขาออก 0-10V
6.Gnd ของ GND: พื้นแรงดันขาออก:

คำแนะนำการใช้งาน:
1.เมื่อเปิดเครื่องโดยไม่มีสัญญาณอินพุตเอาต์พุตคือ 0V ดังนั้นอินพุตเท่านั้นที่สามารถส่งออกได้
2.ครั้งแรกที่เปิดเครื่องควรทำการดีบักการสอบเทียบ: ป้อนสัญญาณอัตราส่วนการทำงาน 50% เป็น PWM / GND และปรับฝาสั้นแอมพลิจูดสัมพัทธ์ ความถี่คือ 1KHZ-3KHZ, VOUT ที่วัดได้และ GND พร้อมมัลติมิเตอร์และจะแสดง 5V ปรับโพเทนชิออมิเตอร์เพื่อให้แน่ใจว่าแสดงผล 5.00V บนมัลติมิเตอร์ สิ่งนี้จะปรับเทียบสัญญาณชีพจรของคุณไปยังโมดูลนี้
3.เมื่อมีการเปลี่ยนแปลงความถี่ การติดต่ออาจถูกชดเชยและจำเป็นต้องได้รับการปรับเทียบใหม่
4.แรงดันขาออกสามารถปรับได้โดยการปรับอัตราส่วนหน้าที่
5.ความแม่นยำสามารถควบคุมได้โดยการปรับโพเทนชิออมิเตอร์
