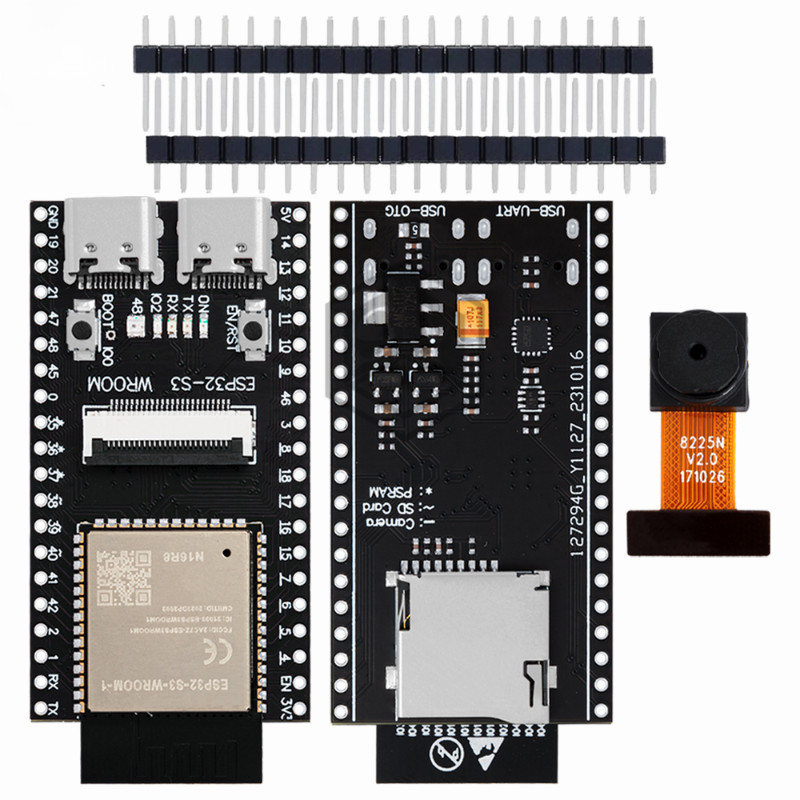

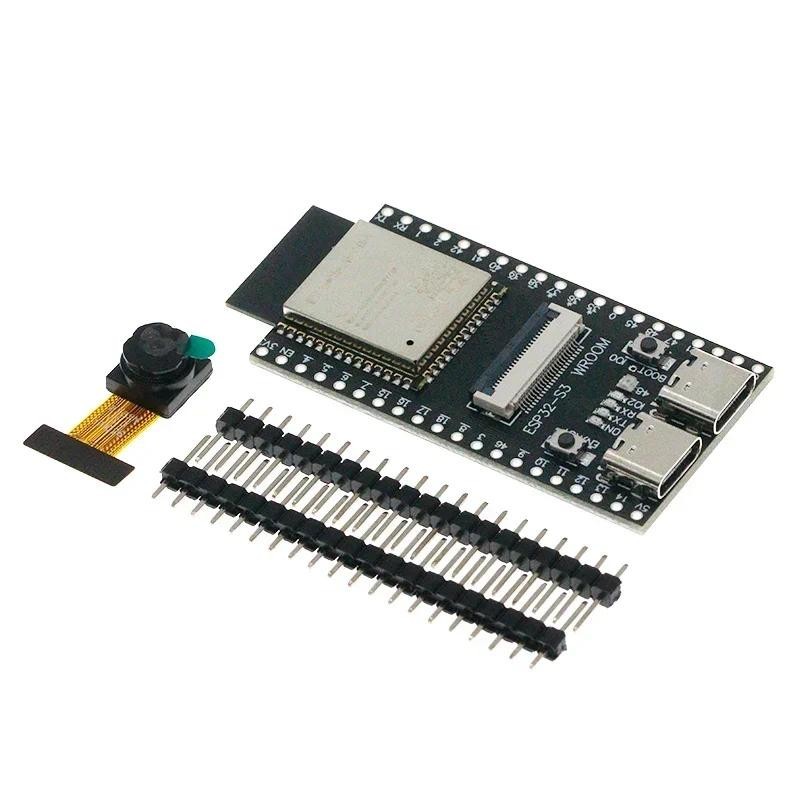

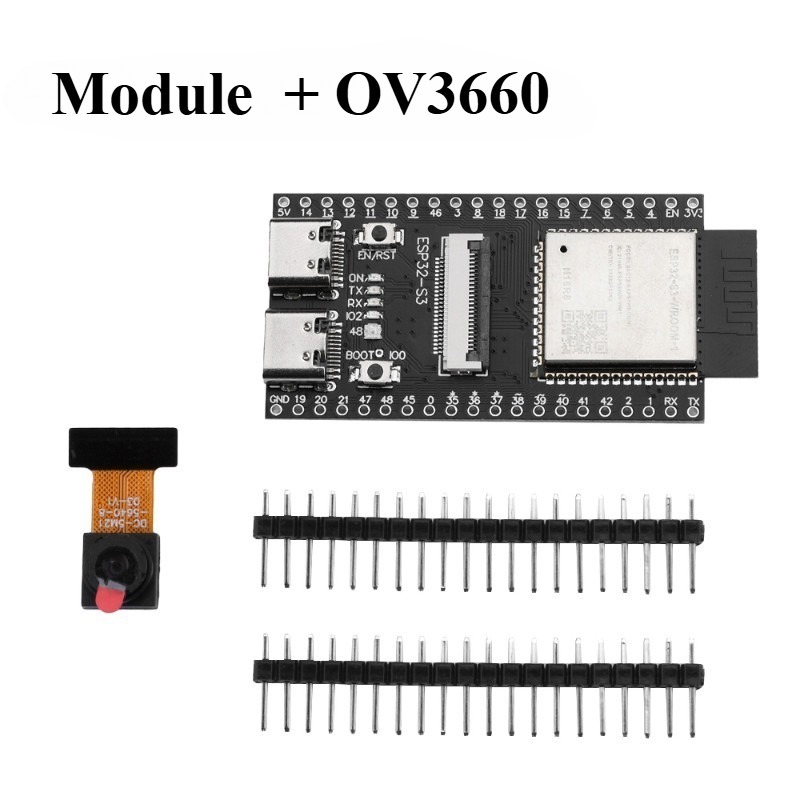

Mall ESP32-S3 WROOM N16R8 CAM บอร์ดพัฒนา WiFi + โมดูลบลูทูธ OV2640 OV3660 OV5640 โมดูลกล้อง Onboard ESP32-S3-WROOM-1 N16R8 โมดูล

คุณสมบัติของสินค้า:

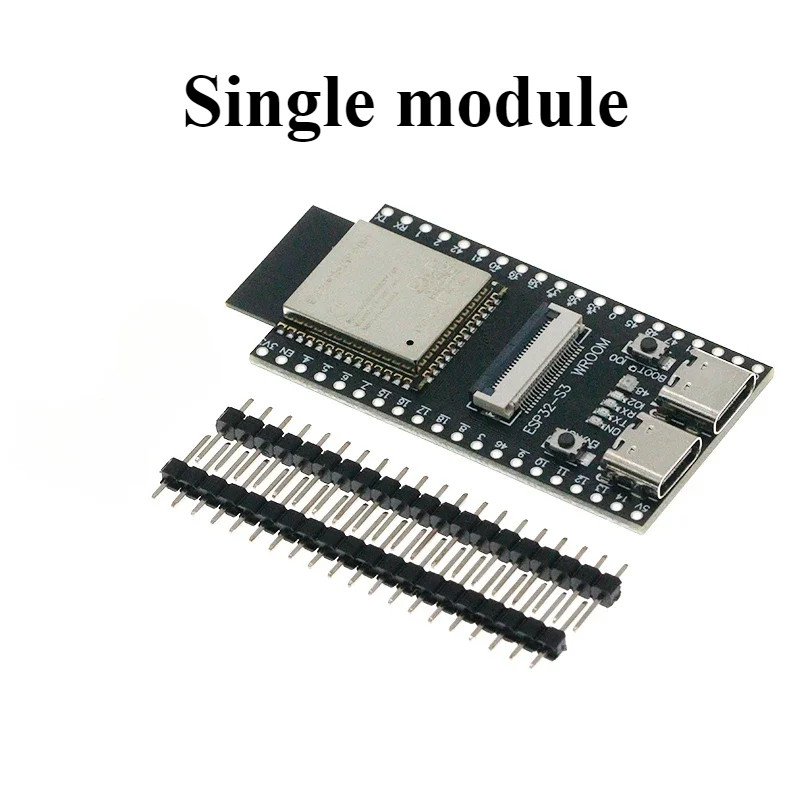

1.Esp32-s3 WROOM ได้รับการออกแบบตามโมดูล ESP32S3-WROOM-1 พร้อมเสาอากาศ PCB ออนบอร์ด

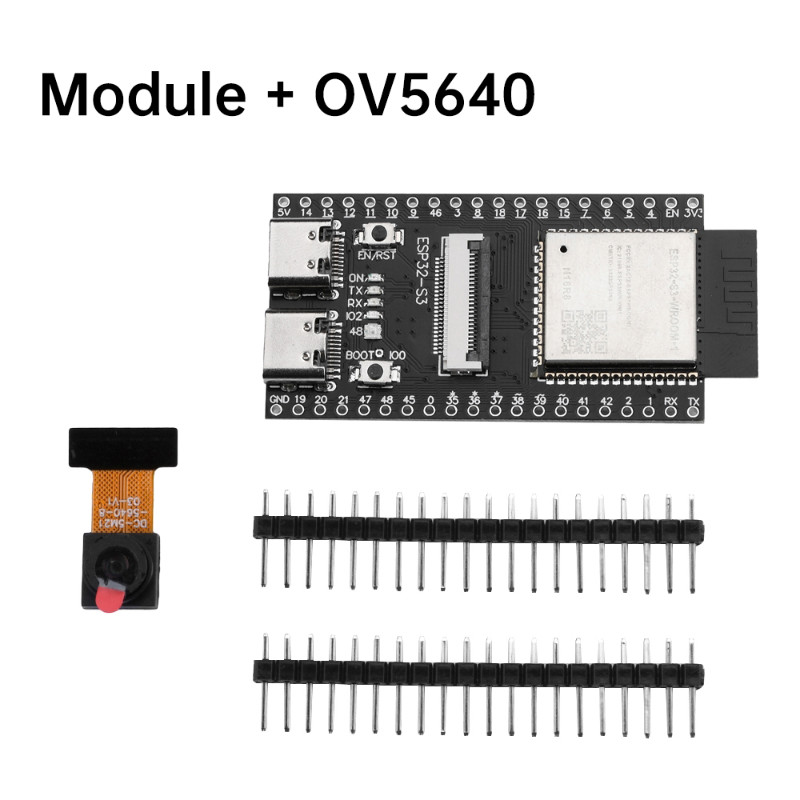

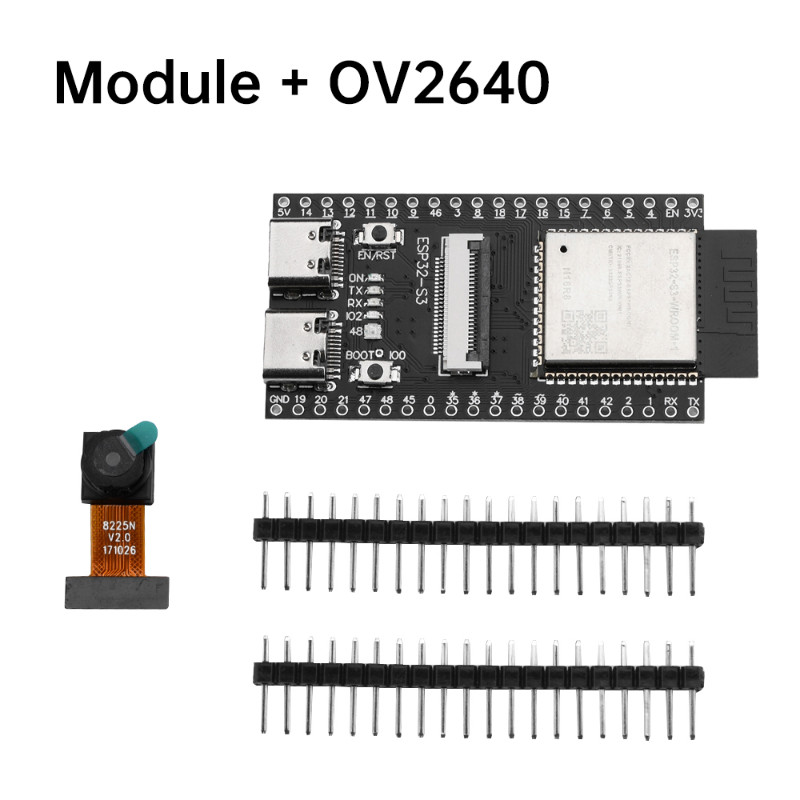

2.บอร์ดพัฒนา ESP32-S3 สามารถจับคู่กับกล้องสองชนิด OV2640 / OV5640 ได้
3.เป็น MCU system-on-chip (SoC) กำลังไฟต่ำ ที่มาพร้อมกับ Wi-Fi 2.4 GHz ในตัว และ Bluetooth กำลังไฟต่ำ เพื่อการสื่อสารแบบดูอัลโหมดไร้สาย ผ่านบลูทูธพลังงานต่ำ
4.Esp32-s3 มีระบบย่อย Wi-Fi ที่สมบูรณ์และระบบย่อยบลูทู ธ พลังงานต่ำพร้อมประสิทธิภาพพลังงานต่ำชั้นนำของอุตสาหกรรมและประสิทธิภาพ RF และรองรับสถานะการทำงานพลังงานต่ำที่หลากหลายเพื่อตอบสนองความต้องการพลังงานของสถานการณ์การใช้งานที่หลากหลาย.

พารามิเตอร์ประสิทธิภาพการทำงาน:
คอนโทรลเลอร์ XtensaR dual-core 32-bit LX7 CPU 32-bit LX7 แบบดูอัลคอร์ความถี่สูงถึง 240MHz
การจัดเก็บ: การจัดเก็บ:
รอม 384 KB
แรม 512 KB ขนาด 512 KB
16 KB RTCSRAM
Psram 8 เมกะไบต์
แรงดันไฟฟ้าที่ใช้งาน: 3V ถึง 3.6V
สูงสุด 45 GPIOs
Adc ขนาด 2*12 บิต (สูงสุด 20 ช่อง)

อินเทอร์เฟซการสื่อสาร
อินเทอร์เฟซ 12c 2 12c
อินเทอร์เฟซ 2 12 วินาที
อินเทอร์เฟซ 4 SPI
3 อินเทอร์เฟซ UART
อินเทอร์เฟซ USB oTG 1 ช่อง
ช่วงอุณหภูมิ: -40 ถึง 65 องศาเซลเซียส

ไร้สาย WiFi
ใช้สำหรับโปรโตคอล IEEE 802.11 b/g/n รองรับโปรโตคอล IEEEE 802.11 b/g/n
แบนด์วิดท์ 20 MHz และ 40 MHz รองรับ แบนด์วิดท์ ความเร็ว 20 MHz และ 40 MHz ในแบนด์วิดท์ ความเร็ว 2.4 GHz
รองรับโหมด 1T1R ที่มีอัตราการส่งข้อมูลสูงสุด 150 Mbps รองรับโหมด 1T1R ที่มีอัตราการส่งข้อมูลสูงสุด 150 Mbps
มัลติมีเดียไร้สาย (WMM)
การรวมเฟรมเฟรมแบบรวม (TX / RX A-MPDU, TX / RX A-MSDU, TX / RX A-MSDU)
ทันทีบล็อก ACK
การตรวจสอบสัญญาณเตือนอัตโนมัติ (ฮาร์ดแวร์ TSF) – อินเทอร์เฟซ Wi-Fi เสมือนจริง 4 ชิ้น
การสนับสนุนพร้อมกันสำหรับโหมดสถานี BSS ของโครงสร้างพื้นฐานโหมด SoftAP และโหมดไฮบริด Station + SoftAP โปรดทราบว่าเมื่อการสแกน ESP32-S3 ในโหมดสถานีช่อง SoftAP จะเปลี่ยนไปพร้อมกัน
ความหลากหลายของเสาอากาศ
802.11 ไมครอน FTM
รองรับเครื่องขยายเสียงภายนอก
บลูทู ธ บลูทู ธ
บลูทู ธ พลังงานต่ำ (บลูทู ธ LE): บลูทู ธ 5, ตาข่ายบลูทู ธ
โหมดพลังงานสูง (20 dBm, PA ที่ใช้ร่วมกันกับ Wi-Fi)
รองรับอัตราการเต้น: 125Kbps, 500Kbps, 1 Mbps, 2 Mbps
การออกอากาศส่วนขยาย
Multipleadvertisement Sets (MultipleAdvertisement Sets) อัลกอริทึมการเลือกช่อง (อัลกอริทึมการเลือกช่อง #2Wi-fi และบลูทู ธ อยู่ร่วมกันและแบ่งปันเสาอากาศเดียวกัน) Wi-Fi และบลูทู ธ อยู่ร่วมกันและแบ่งปันเสาอากาศเดียวกัน
อินเทอร์เฟซอุปกรณ์ต่อพ่วงขั้นสูงและเซ็นเซอร์
พอร์ต GPIO ขนาด 45 x GPIO

อินเทอร์เฟซดิจิตอลดิจิตอล: 4xSPl
รายละเอียดการแสดงผล 4xSPl
อินเทอร์เฟซ 1xLCD (8 บิต)
– Rgb แบบขนาน 16 บิต, l8080, MOTO6800) รองรับการแปลง RGB565, YUV422, YUV420, YUV411 ระหว่างกัน
อินเทอร์เฟซกล้อง 16 บิต 1xDVP8 บิต ~ 16 บิต
สิ่งที่ต้องการคือ -3xUART
1. ม. -2xl2C.
12s. 2×12 วินาที
1xrmt (TX / RX)
เคาน์เตอร์พัลส์ -1xPulse
ตัวควบคุม PWM แบบ LED สูงสุด 8 ช่อง
1x ความเร็วเต็ม USB OTG
ตัวควบคุม USB Serial / JTAG 1 ชิ้น
– 2x แม็คพีดับเบิลยูเอ็ม
อินเทอร์เฟซโฮสต์ SDIO 1 x – 1 x อินเทอร์เฟซโฮสต์ SDIO พร้อมช่องเสียบการ์ด 2 ช่อง
– คอนโทรลเลอร์ DMA วัตถุประสงค์ทั่วไป (GDMA สั้น ๆ) 5 ช่องสัญญาณและ 5 ช่องส่งสัญญาณ
ตัวควบคุม TWAI เข้ากันได้กับ IS011898ข้อกำหนด 2.0) -1 (สามารถระบุข้อกำหนด 2.0 ได้ (-1)
อินเทอร์เฟซอนาล็อก
Sar ADC 2×12 บิตสูงสุด 20 ช่อง
เซ็นเซอร์อุณหภูมิ 1x
การตรวจจับแบบ capacitive GPIOs -14x การตรวจจับแบบ capacitive GPIOs
