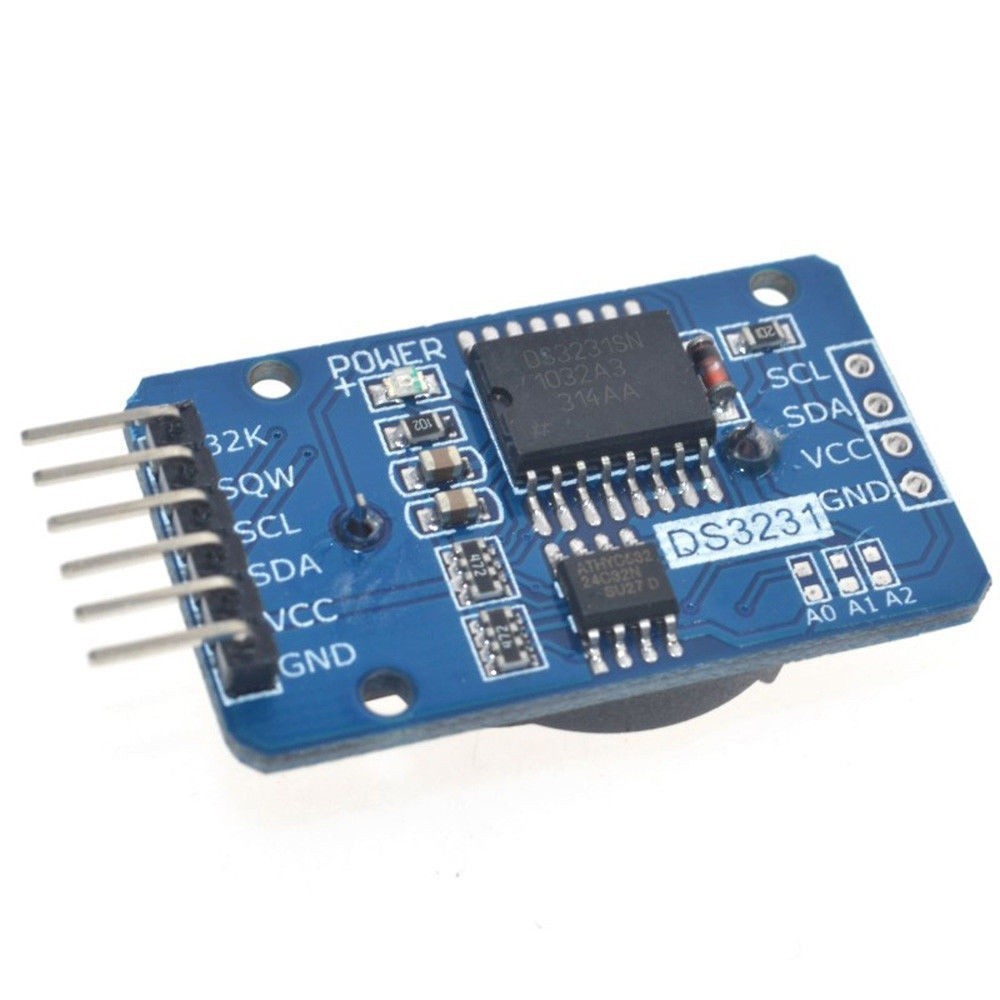

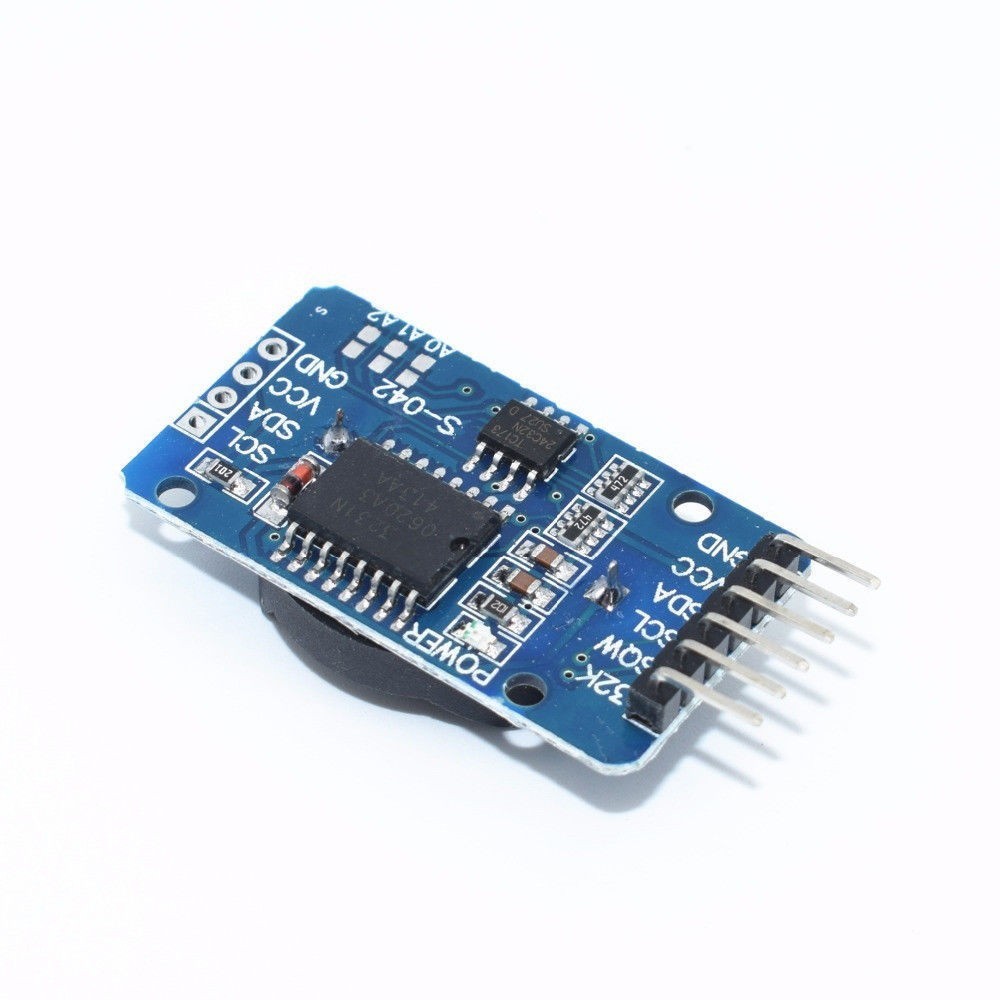

Mall 1 X DS3231 ZS042 AT24C32 IIC โมดูล Precision RTC นาฬิกาเวลาจริงหน่วยความจําสําหรับ Arduino

คำอธิบาย:
ใหม่เอี่ยมและคุณภาพสูง 100%!

คุณสมบัติ:
1.DS3231 DS3231 เป็นนาฬิกาเรียลไทม์ I2C ราคาประหยัดและแม่นยำมากพร้อมด้วยออสซิลเลเตอร์คริสตัล (TCXO) ที่ชดเชยอุณหภูมิในตัวและคริสตัล อุปกรณ์ประกอบด้วยอินพุตแบตเตอรี่ตัดการเชื่อมต่อแหล่งจ่ายไฟหลักและรักษาการบอกเวลาที่แม่นยำ ออสซิลเลเตอร์ในตัวช่วยเพิ่มความแม่นยำในระยะยาวของอุปกรณ์และลดจำนวนส่วนประกอบของสายการผลิต DS3231 มีจำหน่ายในช่วงอุณหภูมิเชิงพาณิชย์และอุตสาหกรรมโดยใช้แพ็คเกจ 300mil SO 16 พิน
2.RTC รักษาวินาที นาที ชั่วโมง วัน วันที่ เดือน และปีของข้อมูล น้อยกว่า 31 วันของเดือนวันที่สิ้นสุดจะถูกปรับโดยอัตโนมัติรวมถึงการแก้ไขสำหรับปีกระโดด นาฬิกาทำงานใน 24 ชั่วโมงหรือแบนด์ / AM / PM เพื่อแสดงรูปแบบ 12 ชั่วโมง มีนาฬิกาปลุกที่กำหนดค่าได้สองเรือนและปฏิทินสามารถตั้งค่าเป็นเอาต์พุตคลื่นสี่เหลี่ยมได้ ที่อยู่และข้อมูลจะถูกถ่ายโอนอย่างต่อเนื่องผ่านรถบัสสองทิศทาง I2C
3.การอ้างอิงแรงดันไฟฟ้าที่ชดเชยอุณหภูมิที่แม่นยำและวงจรเปรียบเทียบจะตรวจสอบสถานะของ VCC เพื่อตรวจจับความล้มเหลวของพลังงานให้เอาต์พุตรีเซ็ตและหากจำเป็นให้เปลี่ยนเป็นแหล่งจ่ายไฟสำรองโดยอัตโนมัติ นอกจากนี้ / พิน RST ยังมีการตรวจสอบว่าสร้างการรีเซ็ต μP ด้วยตนเอง
4.DS3231 ยังมีคุณสมบัติอื่น ๆ ที่ขยายโฮสต์ระบบของคุณสมบัติเพิ่มเติมและตัวเลือกที่หลากหลาย อุปกรณ์ผสานเซ็นเซอร์อุณหภูมิดิจิตอลที่แม่นยำมากผ่านอินเทอร์เฟซ I2C * เพื่อเข้าถึง (ในเวลาเดียวกัน) ความแม่นยำของเซ็นเซอร์อุณหภูมินี้คือ± 3 ความแม่นยำของเซ็นเซอร์อุณหภูมินี้คือ± 3 ° ซีซี. วงจรควบคุมแหล่งจ่ายไฟบนชิปสามารถตรวจจับและจัดการพลังงานหลักและสแตนด์บายโดยอัตโนมัติ (เช่นแบตเตอรี่แรงดันไฟฟ้าต่ำ) เพื่อสลับระหว่างแหล่งจ่ายไฟ เวลาและอุณหภูมิที่ถูกต้องหากไฟฟ้าดับหลักอุปกรณ์สามารถให้เวลาและอุณหภูมิที่ถูกต้องได้อย่างต่อเนื่องประสิทธิภาพจะไม่ได้รับผลกระทบหากไฟฟ้าดับหลัก เมื่อกำลังไฟหลักหรือค่าแรงดันไฟฟ้ากลับคืนสู่ภายในช่วงที่อนุญาตสามารถใช้ฟังก์ชันรีเซ็ตชิปบนเพื่อรีสตาร์ทไมโครโปรเซสเซอร์ของระบบได้
ข้อมูลจำเพาะ:

พารามิเตอร์โมดูลโมดูลโมดูล:
1 ขนาด: 38 มม. (ยาว) * 22 มม. (W) * 14 มม. (สูง)
น้ำหนัก: 8g
แรงดันไฟฟ้า: 3.3-5.5 V
ชิปนาฬิกา 4 ตัว: ชิปนาฬิกาความแม่นยำสูง DS3231
ความแม่นยำของนาฬิกา 5 เข็ม: 0-400 ความแม่นยำของนาฬิกา 5 เข็ม ℃ ข้อผิดพลาดประมาณ 1 นาทีช่วงความแม่นยำ 2ppm ข้อผิดพลาดประมาณ 1 นาที
นาฬิกาปลุกปฏิทิน 6 เรือนพร้อมนาฬิกาปลุกปฏิทินสองเรือน
เอาท์พุทสี่เหลี่ยมจัตุรัสคลื่นแบบตั้งโปรแกรมได้ 7 โปรแกรมเอาต์พุตคลื่นสี่เหลี่ยมที่ตั้งโปรแกรมได้ 7 รายการ
เครื่องกำเนิดไฟฟ้าแบบเรียลไทม์ 8 วินาที, นาที, ชั่วโมง, วัน, เดือนและปีและให้เวลาที่ถูกต้องจนถึงปี 2100 การชดเชยปีกระโดด
เซ็นเซอร์อุณหภูมิชิป 9 ตัวมาพร้อมกับความแม่นยำ± 3 เซ็นเซอร์อุณหภูมิชิป 9 ตัว ℃
ชิปหน่วยความจำ 10 ตัว: AT24C32 (ความจุในการจัดเก็บ 32K)
11.อินเทอร์เฟซรถบัส IIC ความเร็วในการส่งข้อมูลสูงสุด 400KHz (แรงดันไฟฟ้าที่ใช้งานได้ 5V)
12 สามารถสลับกับอุปกรณ์ IIC อื่น ๆ ที่อยู่ 24C32 สามารถสั้นที่อยู่เริ่มต้นการปรับเปลี่ยน A0 / A1 / A2 คือ 0x57

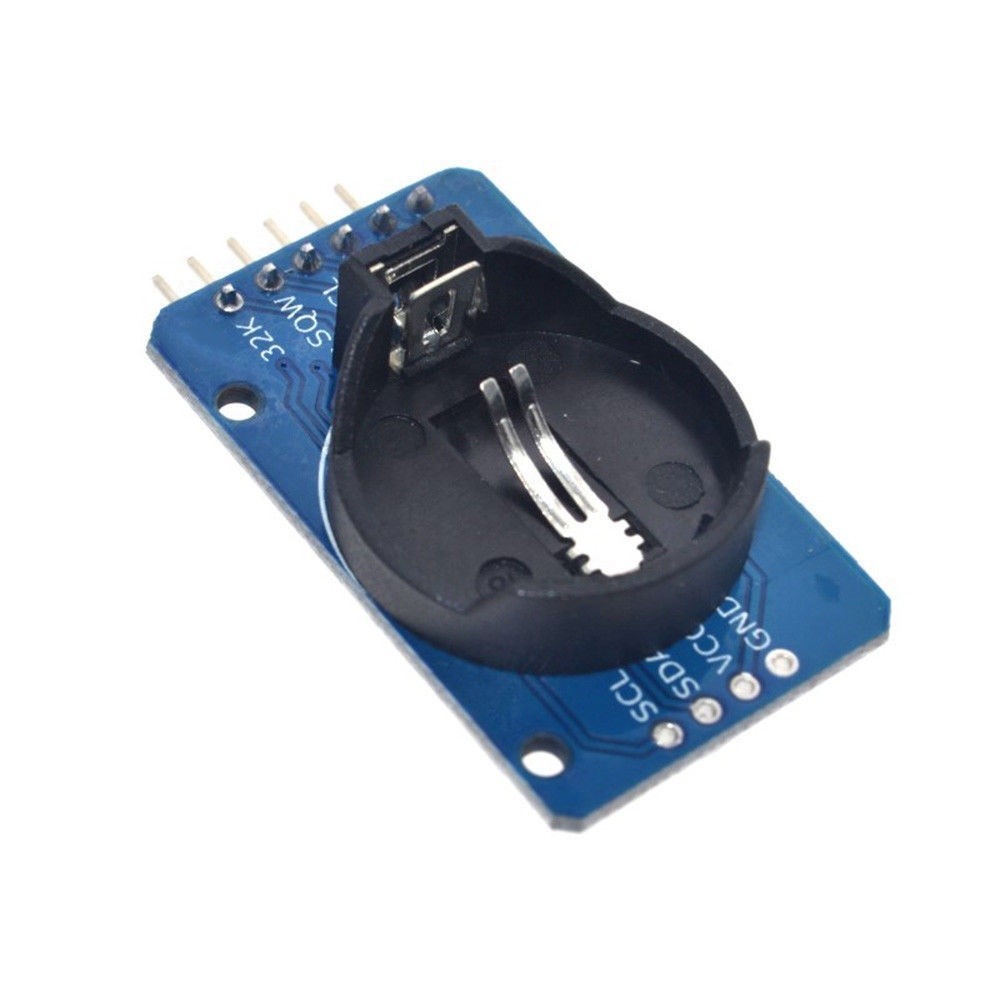

13 พร้อมแบตเตอรี่แบบชาร์จไฟได้ LIR2032 เพื่อให้แน่ใจว่าระบบหลังจากไฟฟ้าดับนาฬิกาจะเคลื่อนที่ตามธรรมชาติตามปกติ
การบรรจุ: บรรจุภัณฑ์ป้องกันไฟฟ้าสถิตย์เดียว 14 การบรรจุ: บรรจุภัณฑ์ป้องกันไฟฟ้าสถิตย์เดียว

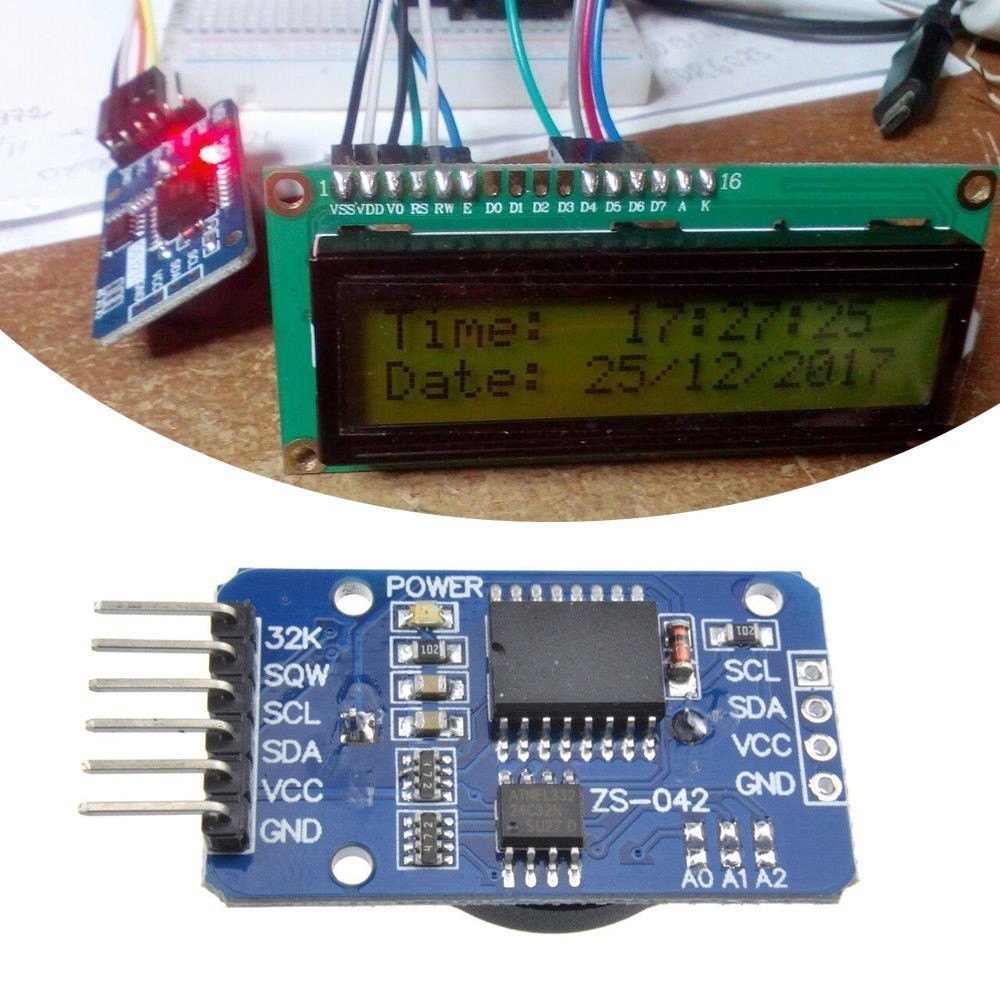

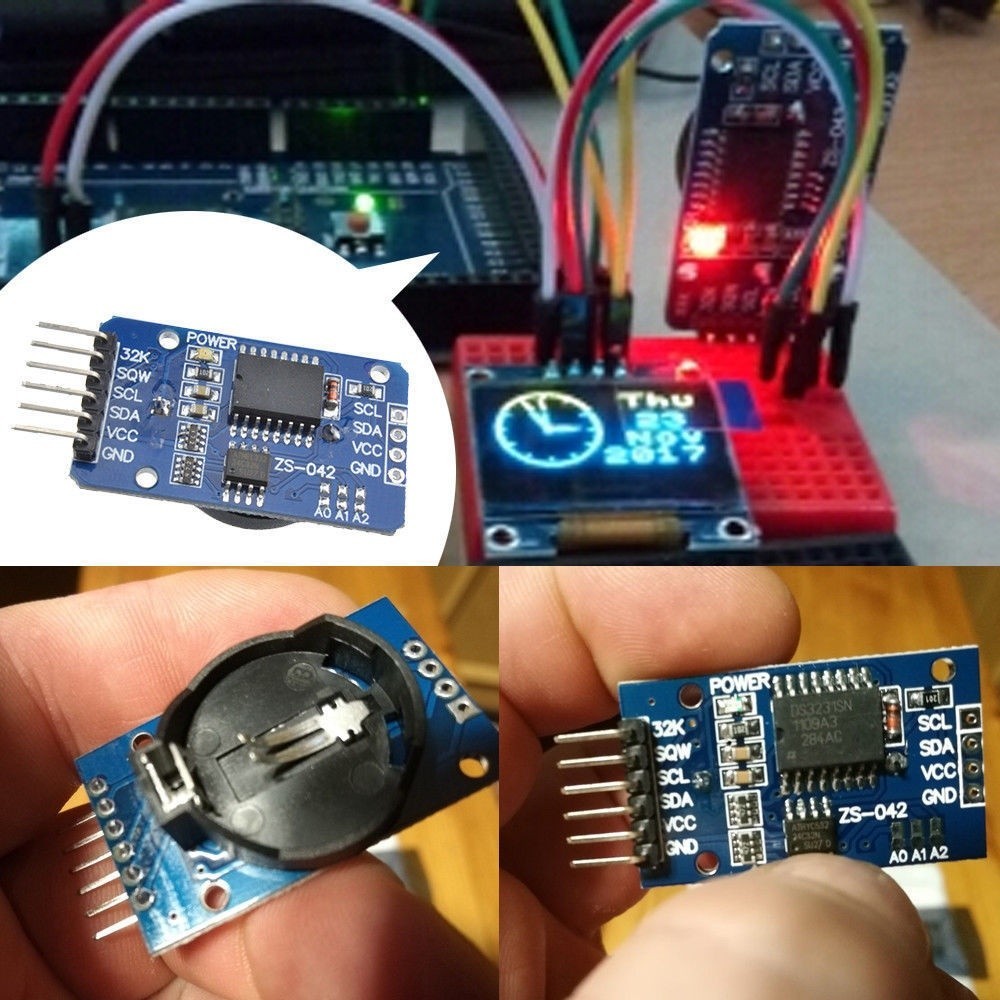

ตัวอย่างเช่นคำแนะนำในการเดินสาย (พร้อม Arduino uno r3)
. สิ่งที่เป็นไปไม่ได้คือ: A5 SCL → A5
. kgm → SDA → A4
ข้อมูลเพิ่มเติมเกี่ยวกับ VCC → 5V
จีเอ็นดี → ฝันดี

แพ็คเกจประกอบด้วย:
โมดูล 1 x DS3231
