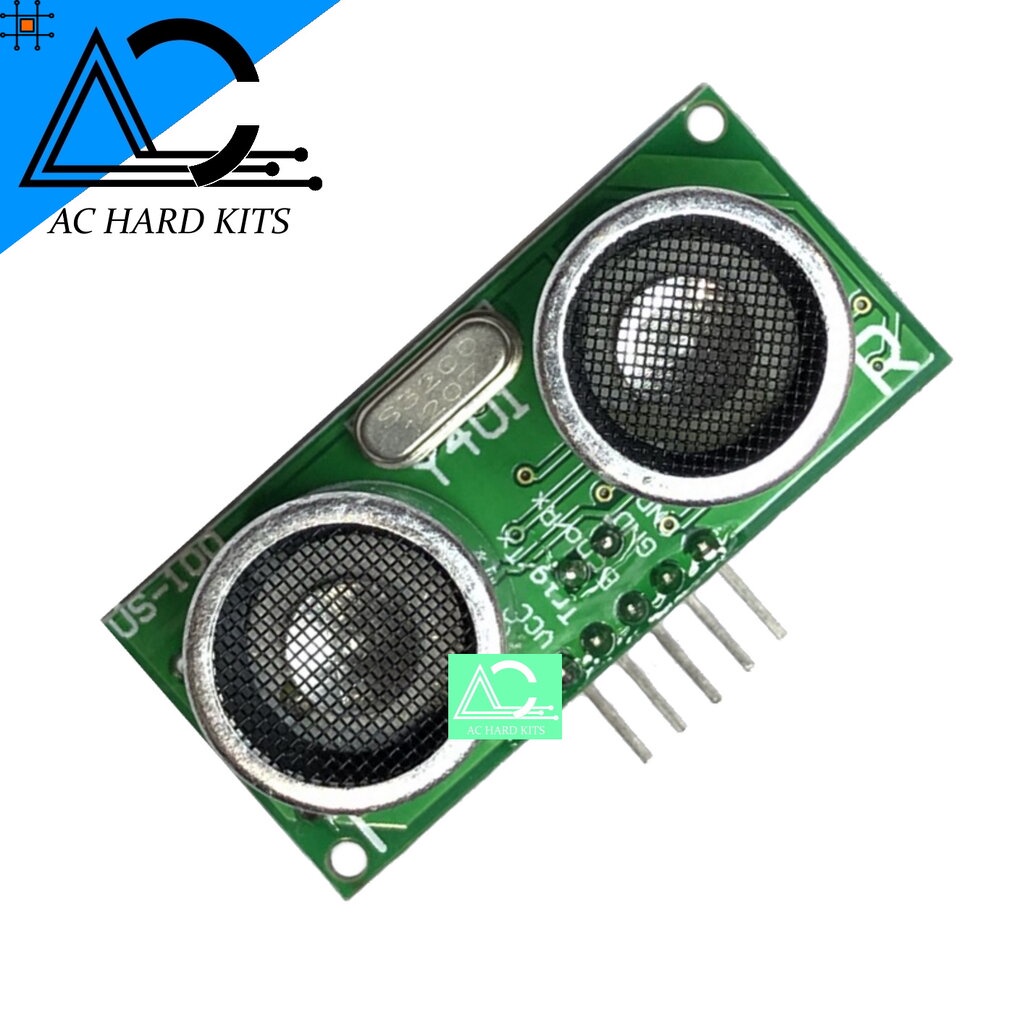

Mall US-100 Ultrasonic Sensor Module เซนเซอร์วัดระยะทาง อัลตร้าโซนิค

Description:

Firstly, This module has stable performance and accurate measure of the distance. Can compare with SRF05, SRF02 etc. ultrasonic ranging module. High precision Module, blind area (2cm) super close!

Main technical parameters:

1. working voltage: DC2.4~5.5V;
2. current: 2mA
3. level output: high 5V;
4. level output: low 0V
5. induction Angle: no more than 15 degrees;
6. detection range: 2cm-450cm
7. high precision: reach 1cm
8. PCB size: 45*20MM
The wiring method: VCC, trig (control terminals), echo (receiver), GND

Module working principle:

(1) the IO trigger ranging, to at least 10us high level signal;
(2) module automatically send eight 40KHZ of square wave, automatic testing if it has any return signals;
(3) a signal to return to, through the IO output top level, the high level of the last time is from the launch ultrasonic returned to time. Test distance = (high level time * sound velocity (340M/S)) / 2;

Code Test:

#include

const int US100_TX = 2;

const int US100_RX = 3;

// Instancia nuevo canal serie

SoftwareSerial puertoUS100(US100_RX, US100_TX);

unsigned int MSByteDist = 0;

unsigned int LSByteDist = 0;

unsigned int mmDist = 0;

int temp = 0;

void setup() {

Serial.begin(9600);

puertoUS100.begin(9600);

}

void loop() {

puertoUS100.flush(); // limpia el buffer del puerto serie

puertoUS100.write(0x55); // orden de medicin de distancia

delay(50);

if(puertoUS100.available() = 2) // comprueba la recepcin de 2 bytes

{

MSByteDist = puertoUS100.read(); // lectura de ambos bytes

LSByteDist = puertoUS100.read();

mmDist = MSByteDist * 256 + LSByteDist; // distancia

if((mmDist 1) (mmDist 10000)) // comprobacin de la distancia dentro de rango

{

Serial.print(“Distancia: “);

Serial.print(mmDist, DEC);

Serial.println(” mm”);

}

}

puertoUS100.flush(); // limpia el buffer del puerto serie

puertoUS100.write(0x50); // orden de medicin de distancia

delay(50);

if(puertoUS100.available() = 1) // comprueba la recepcin de 1 byte

{

temp = puertoUS100.read(); // lectura del byte

if((temp 1) (temp 130)) // comprobacin de rango vlido

{

// temp -= 45; // corrige offset de 45

// Serial.print(“Temperatura: “);

// Serial.print(temp, DEC);

// Serial.println(” C.”);

}

}

delay(50);

}
