Mall Betafpv SuperP ตัวรับสัญญาณ 14CH ELRS 2.4GHz 915MHz 868MHz ในตัว TCXO สําหรับเครื่องบินบังคับวิทยุ

เครื่องรับความหลากหลาย ELRS 2.4GHz / 915MHz / 868MHz BETAFPV SuperP 14CH ในตัว TCXO สำหรับเครื่องบินปีกคงที่สำหรับรถยนต์เรือ

จุดกระสุนกระสุน
ด้วยช่องสัญญาณ PWM 14 ช่องเครื่องรับนี้เหมาะสำหรับการใช้งานที่แตกต่างกัน และสามารถขับเคลื่อนได้ถึง 14 เซอร์โวช่วยให้สามารถควบคุมได้อย่างซับซ้อนและแม่นยำยิ่งขึ้น นอกจากนี้ยังมีเซ็นเซอร์ภายนอกเช่นบารอมิเตอร์เซ็นเซอร์กระแส ฯลฯ อีกด้วย
ตัวรับความหลากหลายที่แท้จริงพร้อมโซ่รับสัญญาณ RF ที่สมบูรณ์สองตัว (หมายถึง SX1280 / SX1281 คู่หรือ SX1276) ตาม ExprssLRS อย่างเป็นทางการล่าสุด มาพร้อมกับเฟิร์มแวร์ ExpressLRS V3.3
สร้างขึ้นใน TCXO (ออสซิลเลเตอร์คริสตัลที่ชดเชยอุณหภูมิ) ซึ่งใช้ร่วมกันโดยชิป RF สองตัวเพื่อเป็นแหล่งนาฬิกาที่แม่นยำเป็นพิเศษ มันสามารถทนต่ออุณหภูมิที่สูงมากได้โดยไม่ต้องกลัวความร้อนและความเย็นส่งออกความถี่ที่แม่นยำอย่างต่อเนื่องสำหรับการบินระยะไกล

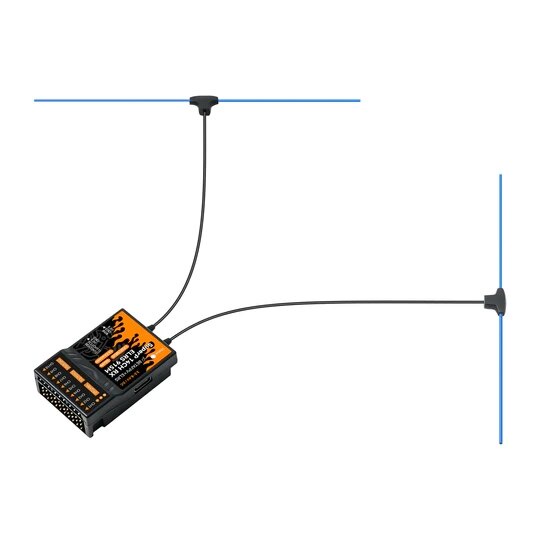

เสาอากาศสองเสาจะสร้างสัญญาณรอบทิศทางเพื่อการส่งสัญญาณที่ดี แนะนำให้วางเสาอากาศแยกกันและแนวตั้งเพื่อให้ได้สัญญาณที่ดีขึ้น
ด้วยการสนับสนุนฟังก์ชั่นที่ไม่ปลอดภัยจึงสามารถปกป้องรุ่น RC จากการอยู่นอกการควบคุม
การจองพอร์ต USB Type-C ทำให้นักบินสามารถกะพริบเฟิร์มแวร์ได้สะดวก การออกแบบแบบพลักแอนด์เพลย์ทำให้ใช้งานง่ายและเป็นมิตร
ระบบวิทยุ 900MHz แสดงความสามารถการหักเหของสัญญาณที่มากขึ้นเนื่องจากความถี่ที่ต่ำกว่าในขณะที่ระบบ 2.4GHz มีแนวโน้มที่จะเป็นทิศทางและความอ่อนแอต่อการลดทอนที่เกิดจากอาคารใบไม้หรือความชื้น
ข้อกำหนด
ตัวรับสัญญาณความหลากหลาย BETAFPV SuperP 14CH | Elrs 2.4GHz / 915MHz / 868MHz
Mcu: ESP32 Pico D4 + 2 * SX1280 / SX1281 + 2 * AT2401C (2.4GHz)
Mcu ESP32 Pico D4 + 2 * SX1276 (915MHz / 868MHz)
กำลังไฟฟ้า: 20dBm / 100mW (2.4GHz), 17dBm / 50mW (915MHz / 868MHz)
ย่านความถี่ย่านความถี่ 2.4GHz ISM, 915MHz FCC / 868M EU
กระแสไฟในปัจจุบัน: 180mA @ 5V (2.4GHz), 140mA @ 5V (915MHz / 868MHz)
น้ำหนัก: 15.5g (2.4GHz), 15.8g (915MHz / 868MHz)
เวอร์ชันเฟิร์มแวร์เริ่มต้น: ExpressLRS V3.3.0
โปรโตคอล PWM, CRSF หรือ SBUS
เสาอากาศ: เสาอากาศ IPEX MHF 1 ขนาด 2 *
ความสูง: 46.9 มม. * 32.7 มม. * 14.6 มม. ขนาด: 46.9 มม. * 32.7 มม. * 14.6 มม.
ช่วงเครื่องตรวจจับแรงดันไฟฟ้า: 1~6S
แรงดันไฟฟ้าอินพุต: 3.5V ~ 8.4V DC

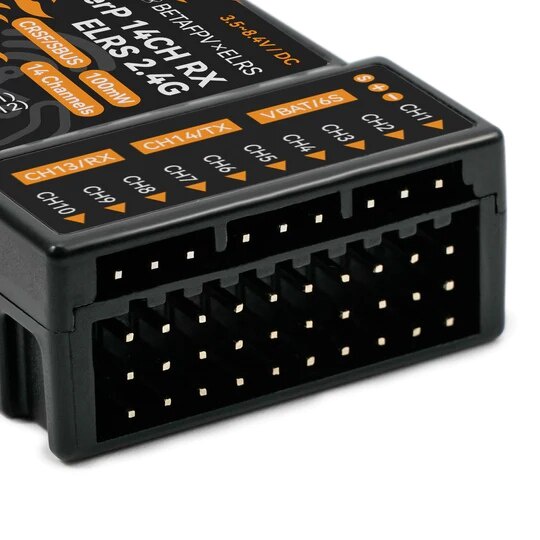

ช่อง PWM: 14 ช่อง
ปรับเปลี่ยนประเภทโมเดล RC: หลายตัว, เครื่องบินปีกคงที่, เฮลิคอปเตอร์, รถยนต์ RC, เรือ RC และอื่น ๆ

อัพเกรด Iterate อย่างรวดเร็ว

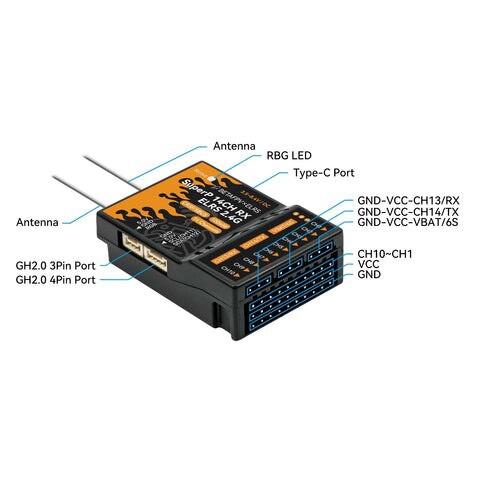

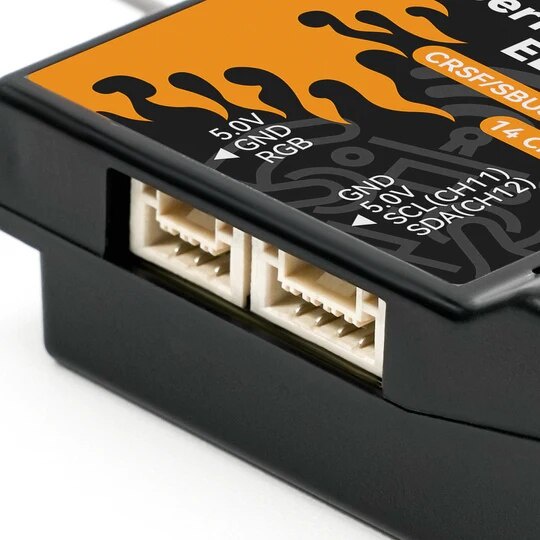

จาก BETAFPV SuperD True Diversity Receiver และ Micro Receiver ตัวรับความหลากหลาย SuperP 14CH ใช้คุณสมบัติที่ดีของพวกเขา ตัวอย่างเช่นช่อง PWM 14 ช่องเสาอากาศสองช่องโซ่รับสัญญาณคู่ออสซิลเลเตอร์ TCXO เป็นต้น นอกจากนี้ยังมีพอร์ตอนุกรม I2C สำหรับเซ็นเซอร์ภายนอกเพิ่มเติมเช่นบารอมิเตอร์และพอร์ต 3 พินสงวนไว้สำหรับแถบไฟ RGB Superp RX ช่วยให้มั่นใจได้ถึงความมั่นคงและความน่าเชื่อถือสำหรับผู้ใช้

สุดยอด SuperP RX ไมโคร RX Superd RX
น้ำหนัก 15.5g (2.4GHz), 15.8 ก. (915 / 868MHz) 3.5g (2.4GHz) 1.1g (2.4GHz), 1.2 ก. (915 / 868MHz)
เสาอากาศเสาอากาศ เสาอากาศ IPEX MHF 1 1 เสาอากาศ IPEX MHF1 + T เสาอากาศ IPEX MHF1 + T
ช่อง PWM PWM 14 CH 5 CH –
ความถี่ความถี่ Ism 2.4GHz, 915MHz (FCC), 868MHz (EU) Ism 2.4GHz Ism 2.4GHz, 915MHz (FCC), 868MHz (EU)
พลังการวัดระยะไกล 100mw (2.4GHz), 50mW (915 / 868MHz) 17mW (2.4GHz) 100mw (2.4GHz), 50mW (915 / 868MHz)
โปรโตคอลอนุกรมอนุกรม Pwm, CRSF หรือ SBUS Pwm, CRSF Crsf CRSF
แรงดันไฟฟ้าอินพุต 3.5~8.4 โวลต์ 5~9v 5v
เครื่องตรวจจับแรงดันแบตเตอรี่ 1-6 วินาที 1-6 วินาที –
อุปกรณ์ที่รองรับ บารอมิเตอร์บารอมิเตอร์ (SPL06) – –
ประเภทโมเดลโมเดล เครื่องบินปีกคงที่เฮลิคอปเตอร์ เครื่องบินปีกคงที่เฮลิคอปเตอร์ โดรน FPV,
รถ RC, เรือ RC RC, รถ RC, รถ RC, เรือ RC, เรือ RC, เครื่องบินปีกคงที่ RC

แพ็คเกจแพ็คเกจ
ตัวรับสัญญาณความหลากหลาย SuperP 14CH (2.4GHz / 915MHz / 868MHz)
เสาอากาศโมโนโพเล 2 * 150 มม. (2.4GHz)
เสาอากาศ Dipole T ขนาด 2 * 150 มม. (เสาอากาศ Dipole T ขนาด 915MHz / 868MHz)
สายเคเบิล 3 ขา 1 * GH2.0
สายเคเบิล 4 ขา 1 * GH2.0
สายเคเบิลแยก 1 * Y สำหรับ Servo
1 * สายเคเบิลทดสอบแรงดันไฟฟ้า 1 *
1 * คู่มือผู้ใช้
