คำอธิบาย
╔══════════════════ ☆♡☆ ═══════════════════╗
วงป้องกันแบตเตอรี่ลิเธียม-ไอออน Li-ion Lithium ลิเธียมโพลิเมอร์ Li-Po
2S 7.4 V 6A (NTC 10k)
╚════════════════════ ═════════════════════╝
คุณสมบัติทั่วไป
ตัดการชาร์จเมื่อแรงดันไฟแบตเตอรี่เกิน : 8.4 V ( 4.20 V±0.05 V / ก้อน)
ตัดการการทำงานเมื่อแรงดันไฟแบตเตอรี่ต่ำกว่า : 5.6V (2.8 V ± 0.1 V / ก้อน)
ตัดการการทำงานเมื่อมีการลัดวงจร(ขั้ว + และ ขั้ว – ถึงกัน)
ตัดการการทำงานเมื่อกระแสเกินกำหนด(Over Load)
กระแสไฟชาร์จ: 6A
กระแสไฟดิสชาร์จ ปกติ : 6A
กระแสไฟดิสชาร์จ สูงสุด 7～15A (Peaking)
ตัดการทำงานเมื่อมีการลัดวงจร 100 ~350us (Short detcion delay time)

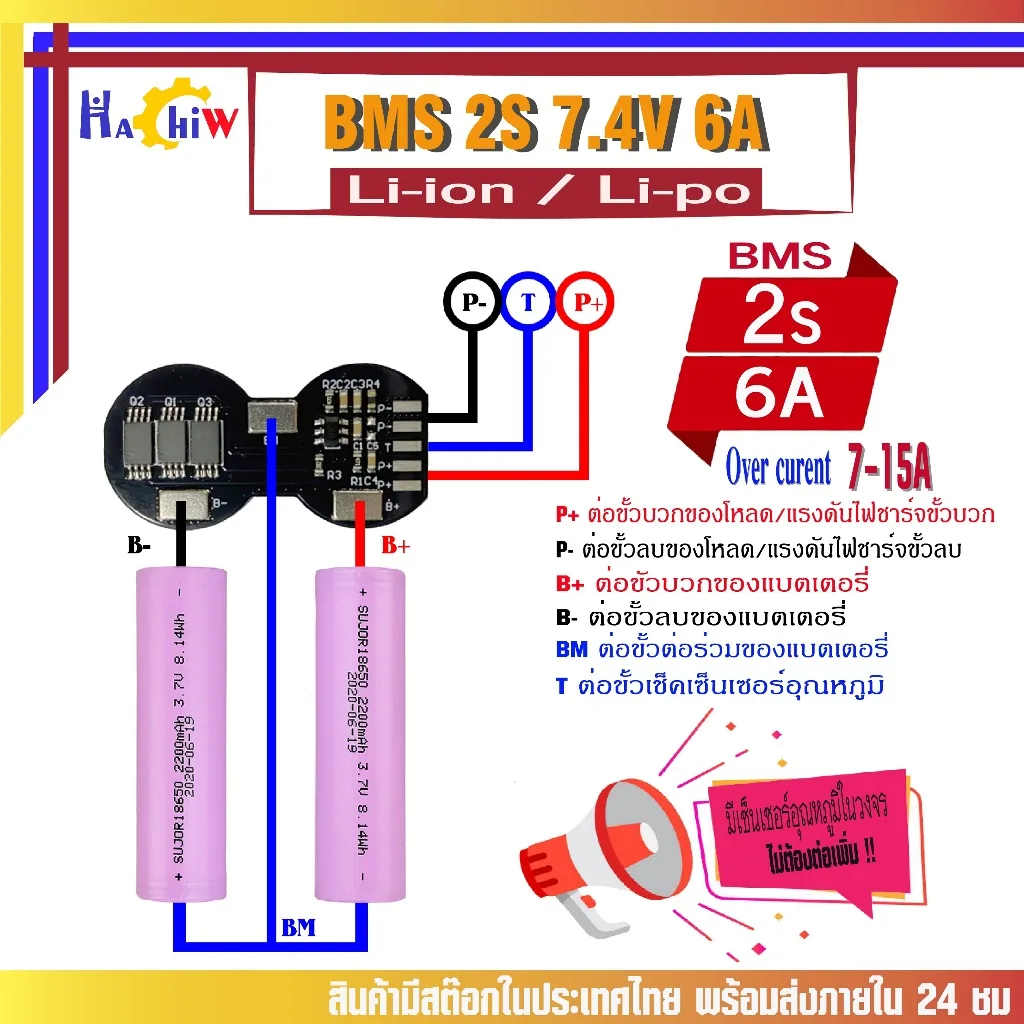

ลักษณะการต่อ
P+ ต่อขั้วบวกของโหลด/แรงดันไฟชาร์จขั้วบวก
P- ต่อขั้วลบของโหลด/แรงดันไฟชาร์จขั้วลบ
B+ ต่อขั้วบวกของแบตเตอรี่
B- ต่อขั้วลบของแบตเตอรี่
BM ต่อขั้วต่อร่วมของแบตเตอรี่
T ต่อขั้วเช็คเว็นเซอร์อุณหภูมิได้เลยไม่ต้องต่อ NTC เพิ่มเติมเพราะใน PCB มีมาให้แล้ว(NTC 10k)
เงื่อนไขการรับประกันสินค้า
สินค้ารับประกัน 1เดือน
❌ บอทไม่มีรอยไหม้หรือช็อต
❌ ไม่มีรอยแตกหัก
❌ กรณีเคลมประกันลูกค้าต้องส่งสินค้ามาให้ทางร้านตรวจสอบก่อน
✔ ค่าส่งสินค้าเคลมประกัน หลังจากการตรวจสอบถ้าสินค้าเกิดความผิดพลาดจากทางร้าน ทางร้านจะรับผิดชอบทั้งหมด(ลูกค้าต้องออกค่าส่งสินค้าก่อน)
❓ ถามตอบ Q & A
จำเป็นหรือเปล่าที่ต้องชาร์จหรือบาลานซ์เซลแบตเตอรี่ก่อน ?
✔ จำเป็นเนื่องจากเซลแบตเตอรี่ที่ออกมาจากโรงงานไม่ได้มีการชาร์จกระตุ้นเซลมาก่อนและโดยปกติแบตเตอรี่ที่ไม่ได้ใช้งานจะมีการคายประจุตัวเองมีผลทำให้แต่ละเซลของแบตเตอรี่มีแรงดันไฟที่ไม่เท่ากัน เมื่อประกอบเซลแบตเตอรี่เข้ากับวงจร BMS ทำให้วงจร BMS ตัดการทำงาน
ถ้าไม่ใช้งาน NTC วงจร BMS ใช้งานได้หรือเปล่า ?
✔ NTC ถ้าไม่จำเป็นต้องใช้งงานก็ไม่ต้องต่อเนื่องจากค่าของ NTC ไม่ได้มีผลต่อ BMS แต่จะต่อไปใช้งานในกรณีที่ใช้งานกับอุปกรณ์บางประเภท
ต่อวงจรถูกต้องแล้วไม่มีแรงดันไฟออกควรทำยังไง ?
✔ กรณีต่องวงจรครบแล้ววัดแรงดันที่ขา P+ และ P- ไม่มีแรงดันไฟออก สามารถแก้ใขได้โดยการชาร์จกระตุ้นที่ขั้ว P+ และ P- ที่แรงดันไฟ 8.2V-8.4V วงจรก็จะสามารถทำงานได้ปกติ
เหมาะสำหรับงานอิเล็คทรอนิคส์ DIY
แบตเตอรี่กล้องวงจรปิดไรสาย
แบตเตอรี่ไฟฉายเอนกประสงค์
ระบบโซล่าเซลขนาดเล็ก
แบตเตอรี่หลอดไฟโซล่าเซล
สินค้าภายในกล่อง
– วงจร BMS
ขนาด 17*34*2 mm
❓ ลูกค้าสงใส หรือ ต้องการข้อมูลเพิ่มเติม ทางร้านยินดีอย่างยิ่งที่จะให้คำแนะนำก่อนตัดสินใจซื้อ In Box สอบถามก่อนได้ครับ
